为装配创建孔规划

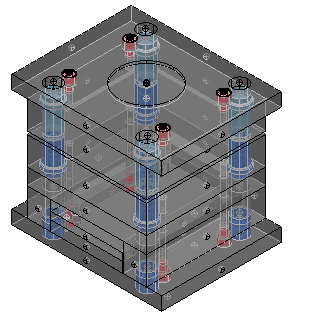

您可以通过装配自动创建孔规划的详细绘图。您可以为类似如下所示的模架设计创建孔规划：

1. 单击“绘图”选项卡 >“绘图”面板 >“部件绘图”。系统将显示“部件绘图”对话框。
2. 根据需要设置该对话框中的选项。
3. 单击“确定”

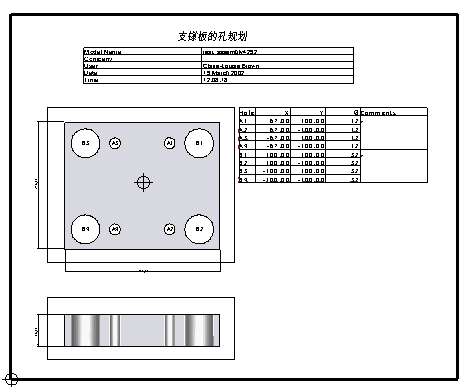

将为装配中的每个板创建绘图，其中包括：

• 板的两个视图：上和侧
• 板的尺寸（仅用于模具）
• 孔规划和标签

您可以使用模板模型自定义绘图（该模型名为 component_drawing_template.psmodel）。
