设置部件绘图模板

注： 这是 Toolmaker 中使用的部件绘图的专用功能。

您可以对部件绘图模板进行以下更改：

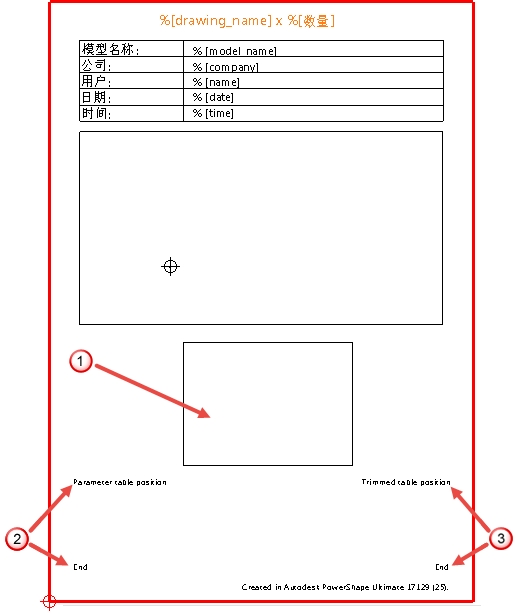

• 如果模板具有名为“Bitmap View”的视图，则部件绘图放置在“Bitmap View”的位置，由下图中的 所示。

  您可以通过为视图名称增加后缀来创建多个视图。例如，“Bitmap View_1”、“Bitmap View_2”。上面的模板为单个视图提供，因此在此例下，“Bitmap View”放置在绘图中。“Bitmap View _1”和“Bitmap View_2”放置在新的绘图中。

• 如果存在以“Parameter table position”开头的文本，则参数表放置在该位置。在如下所示的模板中，该表由 指示。该表的最大高度由作为文本项目最后部分的“End”指定。
• 对于具有修剪后长度参数的部件，如果存在以“Trimmed table position”开头的文本，将生成修剪后长度表。在以上模板中，该表由下图所示的 指示。
• 如果存在与部件具有相同名称的模板绘图，将使用该绘图。例如，如果模板模型中存在名为“Ejector plate”的绘图，则所有推板都使用该绘图。可以存在多个相关绘图（例如，“Ejector plate_1”、“Ejector plate_2”），则在这种情况下，将显示在缩放方面可生成最佳视图的绘图。
