“公差/双”选项

使用“公差/双”页面可更改尺寸的公差/双选项：

公差选项

每个尺寸可以具有两个关联的公差值。公差值显示尺寸值可在多大范围内变化。

样式 - 从列表中选择公差的直线样式。

字符高度 - 输入公差值的高度。

小数位数 - 输入要为公差值显示的小数位数。

对齐定位 - 从列表中选择公差的对齐定位样式。

• 类型 1 - 例如，如果公差上限为 0.15 且公差下限为 -0.05，则显示的样式如下：



• 类型 2 - 例如，如果公差上限和下限都为 0.1，则显示的样式如下：



• 类型 3 - 例如，如果尺寸值为 75，公差上限为 0.15 且公差下限为 -0.05，则显示的样式如下：



双尺寸选项

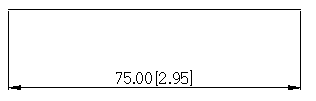

使用第二组单位显示尺寸值时，会出现双尺寸。显示的标准单位不带括号，而双尺寸单位显示在括号内。

双尺寸 - 选择该选项可显示双尺寸。

单位 - 选择双尺寸的单位。

小数位数 - 输入双尺寸的小数位数。

公差小数位数 - 如果显示公差，则输入双尺寸的公差的小数位数。
