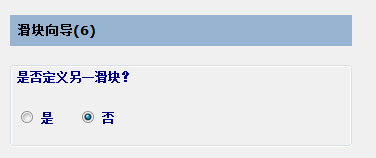

“滑块向导”第 6 页 - 创建另一个滑块

向导的该页面提供用于创建另一个滑块的选项：

是 - 返回到“滑块向导”的第一页以定义另一个滑块：

否 - 在模具中创建预览滑块装配中的部件。

下一步 - 继续操作。该操作将反映所做的选择。

滑块中的部件使用以下字符串命名：

部件名称+滑块机构 ID+(C,R)

其中 C 是列号，R 是行号。

如果模型中有多个型腔，将使用以下命名约定：

GuideStrip(2)1(2,1)

Slide1(2,1)

如果模型中有单个型腔，将使用以下命名约定：

GuideStrip(2)1

Slide1

型腔数在型芯和型腔向导的“多个型腔”部分中定义。
