在曲线上重新分布点

您可以更改一段曲线或复合曲线以包含特定数目的点，使点彼此之间的距离相等。

对于曲面曲线，您只能在两个点之间重新分布点，而不能插入新点。

在曲线上重新分布点的步骤：

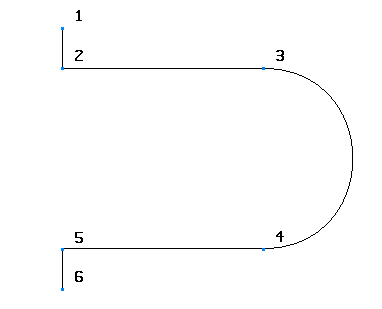

1. 选择一条或多条曲线。例如：



   注： 您仅可在单个曲面的多条曲线上重新分布点，而且所有曲线必须位于相同的方向。
2. 单击“曲线工具”选项卡 >“拟合”面板 >“重新分布点”。

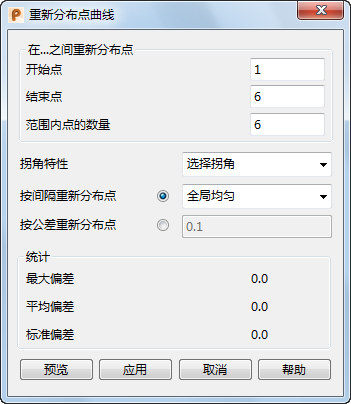

3. 使用“重新分布点曲线”对话框沿曲线重新分布点：



   在...之间重新分布点 - 该部分中的选项用于指定要重新分布点的点：

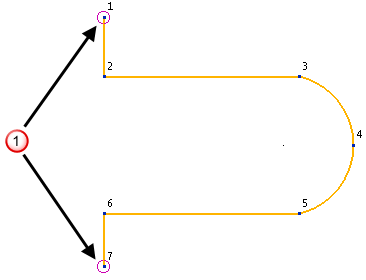

   • “开始点”和“结束点”- 您可以选择要对其重新分布点的曲线段的开始点和结束点。默认情况下，会指定曲线的开始点和结束点 。在指定的点处放置标记。



   • 范围内点的数量 -（仅限线框曲线和复合曲线。）这是增加到曲线并在开始点和结束点之间均匀分布的新点的数量。

     在此示例中，选择点 3 作为“开始点”，选择点 5 作为“结束点”：



     如果输入 6 作为“范围内点的数量”的值，将生成以下曲线：



   拐角特性 -（仅限线框曲线和复合曲线。）您可以选择不希望删除的点。这些点将标记为拐角。

   如果不选择拐角并使用默认设置（即“开始点”设置为 1、“结束点”设置为 7 且“范围内点的数量”设置为 7），我们将得到以下曲线。



   • 增加的新点彼此之间距离相等。
   • 所有原始点都将从曲线中删除。
   • 新点的切线幅值将被释放。

   当增加拐角时，除了拐角点在曲线上保持固定，出现的其它情况都是相同的。

   注： 拐角点不包括在“范围内点的数量”的点中。

   “拐角特性”列表有三个选项：

   • 已选拐角 - 选择该选项并单击点可选择拐角。

     在此示例中，点 2 处于选中状态。在曲线上增加了一个拐角标记。



     这将创建以下曲线。



     不能使用“选择拐角”选项选择多个线框曲线上的拐角，但可以选择“保留所有不连续”选项以增加拐角点。

   • 删除所有拐角 - 此选项会删除曲线上的所有拐角。
   • 保留所有不连续 - 此选项会在曲线的所有不连续位置增加拐角标记。任何已标记的其它拐角会保留标记。

     在此示例中，点 2 和 6 不连续，因此被标记为拐角。



     这将生成以下曲线。



     要删除拐角标记，请单击拐角。

   按间隔重新分布点 - 选择该选项可使用间距定义的方法在曲线上重新分布点：

   • 全局均匀 - 此选项通过沿曲线使点具有相等的间距在曲线上重新分布点，具体取决于曲线的长度和点的数量。点越多，重新分布点就越准确。
   • 规则 - 该选项通过获取两个点之间的最短距离在曲线上重新分布点，并且在整条曲线上的当前已有的点之间使用该间距。
   • 线性 - 该选项通过获取两个点之间的最短距离在曲线上重新分布点，并且在整条曲线上的当前已有的点之间使用该间距。在已有点之间稍微拉伸和压缩间距，以进行线性调配。

   按公差重新分布点 - 选择该选项可在曲线上重新分布点，以拟合特定的公差。选中此选项时，PowerShape 会自动计算点的数量。

   统计 - 重新分布点的曲线与原始曲线的拟合精度由以下值表示：

   • 最大偏差 - 重新分布点的曲线与原始曲线之间差异的最大值。
   • 平均偏差 - 重新分布点的曲线与原始曲线之间差异的平均值。
   • 标准偏差 - 表示与平均值相比的变化量。

   预览 - 使用重新分布点的曲线数据更新“统计”区域。还会显示原始曲线和重新分布点的曲线。
4. 单击“确定”保存所做的更改并关闭对话框。
