此选项使您可以检查模具设计是否有任何下切区域。下切区域显示很难将零件从模具中分离出来的区域。
通过使用下切阴影，有助于降低成本，因为您可以先检查模型中是否有任何下切区域，然后再加工模型。如果发现任何下切区域，则可以调整曲面以将其删除。
下切阴影会在曲面上所有点处显示拔模角。拔模角在曲面法线与分离平面之间测量。分离平面是当前工作空间的 XY 平面。

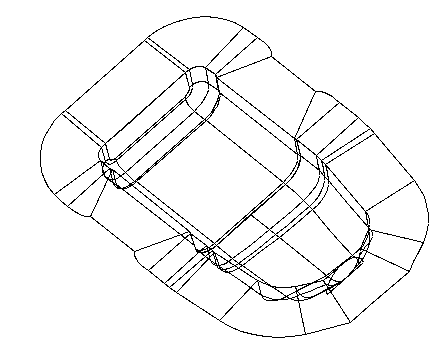

假定我们具有以下模具设计：
我们可以使用下切阴影显示很难或无法提取模具的区域：
- 使用“选项”对话框的“曲面分析”页面上的“拔模角”文本方框设置所需的最小拔模角。
通过选择“文件”>“选项”>“应用程序选项”显示“选项”对话框。
- 单击“可视化”选项卡 >“阴影”面板 >“下切”。
模型现在具有三种颜色的阴影来显示下切区域：
红色 - 该颜色用于警告相应区域将进行下切，因为模型上的拔模角小于所需的最小角度。
黄色 - 该颜色用于警告可能进行下切，因为拔模角大于所需的最小角度，但在指定的警告角度以内。
绿色 - 相应区域不会出现下切。

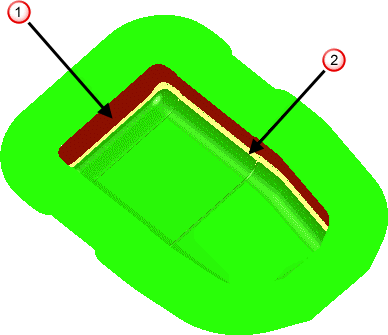

我们的模具会生成阴影，如下所示：
调整以红色
显示（以及可能以黄色
显示）的曲面以避免下切。
