圆倒角是指对两个曲面相交所形成的内部角或外部角进行圆化。PowerShape 可以在相交的任何一对曲面之间生成恒定半径的圆倒角曲面。

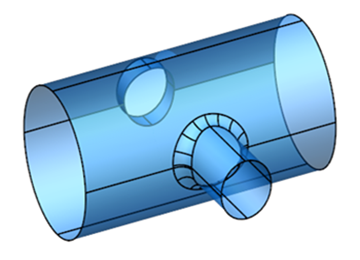

两个相交曲面之间的典型圆倒角曲面。
注： 因此，可以使用与恒定半径的圆倒角自身半径相同的球头刀在单个路径中加工该圆倒角。
注： 圆倒角曲面完全遵循两个曲面（在公差内），即使将每个曲面双重弯曲也是如此（请参见下图）。

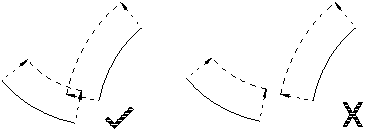

您可以在两个曲面不相交时生成圆倒角。唯一的条件是，如果按圆倒角半径进行偏移，它们将相交：
如果两个曲面是发散的，将在按圆倒角半径偏移时相交的曲面部分之间生成圆倒角：
下面显示了此类型的其它圆倒角：

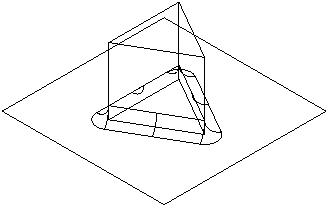

如果曲面之间的相交线包含不连续处（例如，由于尖角所致，或由于某些内部半径小于圆倒角的半径所致），PowerShape 会从该线的未断开部分构造一系列圆倒角。例如，下方的圆倒角包含六个单独的圆倒角曲面，每个拐角和侧边分别对应一个圆倒角曲面，用于创建单个圆倒角曲面：
可以通过不同的半径值在指定的点处创建可变半径圆倒角：
正如您所见，在此处使用可变圆倒角实现了很好的效果。恒定的圆倒角仅允许沿圆倒角的整个长度使用最小的半径，但在此处，我们在一个侧边上指定了更大的半径以提高强度并避免圆倒角在较窄的侧边上出现跳动。
