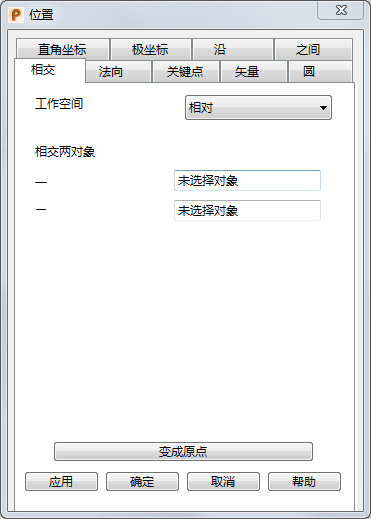

“相交”选项卡

使用“位置”对话框的“相交”选项卡可查找两个对象的相交位置。

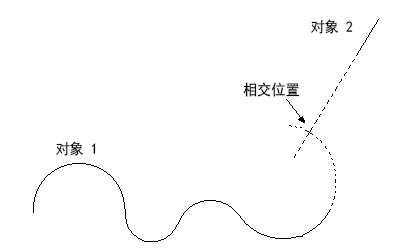

提示： 在使用“位置”对话框的“相交”页面时，可以选择复合曲线：

工作空间 - 选择您正在使用的工作空间。可用选项包括：

• 相对 - 定义的位置以成为工作空间原点的另一个位置为基准。这些位置与激活工作平面或全局工作空间（如果无激活工作平面）对齐。

  相对模式不是始终可用，因为可能没有合适的相对坐标。在这种情况下，选择一个合适的位置（例如两条直线的交点），并通过“变成原点”选项将其设置为相对工作空间的原点。

• 工作平面 - 定义的位置以激活工作平面（如果存在）为基准。
• 世界 - 定义的位置以全局坐标系为基准。
  注： 对于任何锁定项目，当您选择不同的工作空间时，锁定将被放弃。

在模型中选择两个对象以查找相交位置。选定对象的名称会显示在以下选项中：

• 一 - 显示其中一个选定对象的名称。
• 二 - 显示另一个选定对象的名称。

为了查找相交位置，PowerShape 会执行以下操作：

• 如果该位置未位于任一个对象上，对象将延长。
• 直线将被视为具有无限长度。

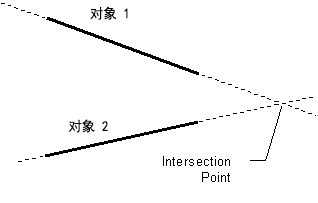

  未交叉的两条直线的相交点如下所示。



• 圆弧将被视为整圆。
• 如果有两个可能的相交位置，则选择最靠近上次鼠标单击处的相交位置。
• 曲线将以保持端点曲率不变的方式来延长。



变成原点 - 单击此按钮可将对话框中指定的坐标定位为原点。任何相对坐标都从该原点开始测量。

应用 - 输入位置。如果当前操作允许多个点，该对话框仍会显示，以供您输入多个点。否则，对话框将关闭。

确定 - 输入位置并关闭对话框。

取消 - 中止位置输入。
