嵌套边界和文本项目

下面的示例显示了如何嵌套包含文本项目的零件、如何更改嵌套边界，以及此操作对这些边界内包含的文本项目的影响。在此示例中要嵌套的零件包含一个位于圆弧内的多边形。它还在圆弧边界内包含一个文本项目。

嵌套零件和更改嵌套边界的步骤：

1. 单击“编辑”选项卡 >“变换”面板 >“嵌套”以显示“嵌套”对话框。
2. 在图形窗口中选择片项目。
3. 单击“增加为有组织片” 按钮以将该项目注册为片。
4. 选择构成零件的三个项目。
5. 单击“增加为单个零件” 按钮，以将这些项目注册为零件。
6. 单击“更多选项”。
7. 输入 10 作为要嵌套的“最大数量”。
8. 单击“应用”以嵌套零件。

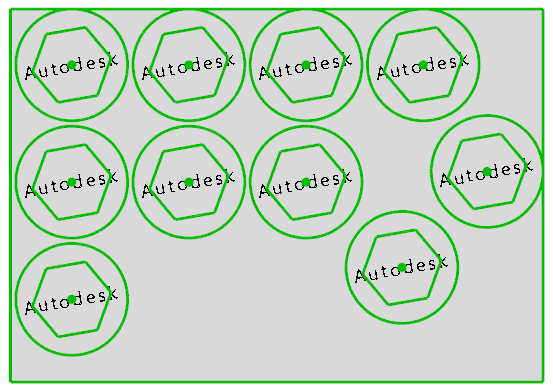

   零件将完成嵌套，包括随零件旋转的文本条目：



   注： “随零件旋转文本标签”默认情况下处于选中状态。如果不希望文本项目随零件一起旋转，取消选择此选项。
9. 在选中零件的情况下，单击“选择嵌套中使用的边界” 按钮。系统将显示“嵌套”工具栏。

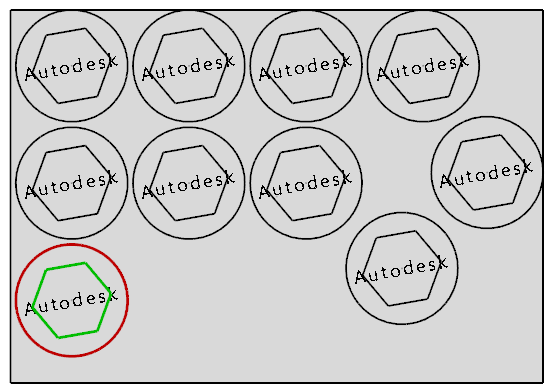

10. 单击圆弧构成的外边界。该边界将变为红色，表示嵌套时不会使用：



11. 单击“嵌套”工具栏上的 以接受边界更改并关闭工具栏。
12. 单击“嵌套”对话框上的“应用”以重新嵌套零件。

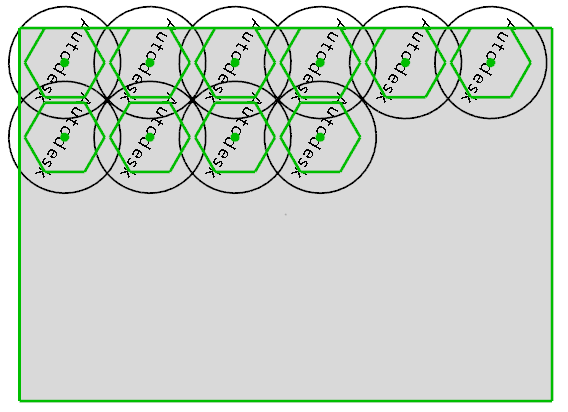

    这些零件将重新排列，以使用内部多边形作为边界。圆弧和文本标签也将随之移动，但不再视为在嵌套内，并会与片的边缘重叠。
