参数曲线与线框之间的转换

您可以在公差范围内从位于曲面上的线框创建参数曲线，或通过将线框投影到曲面上创建参数曲线：

1. 选择曲面。

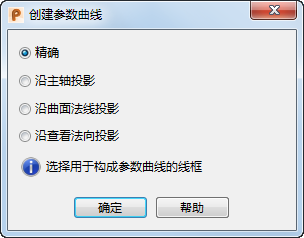

2. 单击“修剪区域”工具栏上的 ，以显示“创建参数曲线”对话框：



3. 选择参数曲线创建方法：
   • 精确 - 此方法允许您从位于曲面上的线框创建参数曲线。

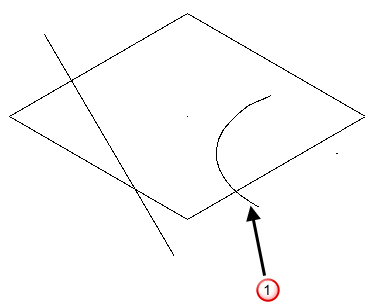

     选择“精确”后，选择线框 。



     请仅选择位于曲面上的线框，因为位于曲面上方或下方的任何线框都不能用于通过此方法创建参数曲线。

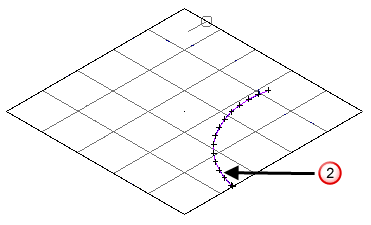

     创建的参数曲线将仅使用接触曲面的线框部分来创建，扩展到曲面之外的任何线框部分都将被忽略。如下所示 。

     为了更清楚地显示参数曲线，尚未绘制线框。



   • 沿主轴投影 - 选择此选项可通过沿当前主轴（与查看方向无关）投影所选线框，在曲面上创建参数曲线。这可以理解为将一束光沿主轴向下照射到线框上，并从其阴影创建参数曲线。

     选择要投影到曲面上的线框 。您可以选择任何线框，而不管其是否位于曲面上。



     程序随即通过将所选线框沿主轴投影到曲面上来创建参数曲线 。在下面的示例中，主轴处于 Z 轴方向。



   • 沿曲面法线投影 - 选择此选项可通过沿曲面法线（与查看方向无关）投影所选线框，在曲面上创建参数曲线。这可以理解为将一束光沿曲面法线轴向下照射到线框上，并从其阴影创建参数曲线。

     选择要投影到曲面上的线框 。您可以选择任何线框，而不管其是否位于曲面上。



     程序随即通过将所选线框沿曲面法线投影到曲面上来创建参数曲线 。



   • 沿查看法向投影 - 选择此选项可通过沿查看法向（与主轴无关）投影所选线框，在曲面上创建参数曲线。这可以理解为将一束光通过屏幕照射到线框上，并从其阴影创建参数曲线。

     选择要投影到曲面上的线框 。您可以选择任何线框，而不管其是否位于曲面上。



     程序随即通过将所选线框沿查看法向投影到曲面上来创建参数曲线 。在下面的示例中，查看方向为 ISO 1。



4. 选择要从中创建参数曲线的线框。

   参数曲线创建完成。

5. 单击“确定”关闭对话框。

从参数曲线创建线框曲线的步骤：

1. 在“参数曲线编辑模式”中，选择参数曲线。
2. 单击“开始”选项卡 >“实用程序”面板 >“转换”>“线框”。
