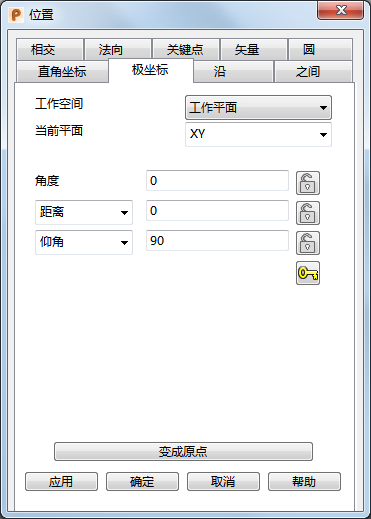

“极坐标”选项卡

“位置”对话框的“极坐标”选项卡受到“当前平面”设置的影响，该设置确定如何从“角度”和“仰角/高度”框计算坐标。

在图形窗口中单击一个位置以将“极坐标”坐标输入对话框中。

工作空间 - 选择您正在使用的工作空间。可用选项包括：

• 相对 - 定义的位置以成为工作空间原点的另一个位置为基准。这些位置与激活工作平面或全局工作空间（如果无激活工作平面）对齐。

  相对模式不是始终可用，因为可能没有合适的相对坐标。在这种情况下，选择一个合适的位置（例如两条直线的交点），并通过“变成原点”选项将其设置为相对工作空间的原点。

• 工作平面 - 定义的位置以激活工作平面（如果存在）为基准。
• 世界 - 定义的位置以全局坐标系为基准。
  注： 对于任何锁定项目，当您选择不同的工作空间时，锁定将被放弃。

当前平面 - 使用此下拉列表选择三个主平面之一。当前平面与选择的“工作空间”选项相关。

角度 - 输入自选定工作空间中当前选定平面的原点的极坐标角度。

距离 - 从下拉列表中选择以下选项之一：

• 距离 - 输入自工作平面原点的距离。
• X、Y 或 Z - 输入当前激活平面的轴上的距离。

仰角 - 从下拉列表中选择以下选项之一：

• 仰角 - 输入激活平面上方自工作空间原点的仰角角度。
• 高度 - 输入与选定平面的垂直距离。例如，选中 XY 平面时的 Z 部件。

锁定和 解锁 - 单击可在锁定和解锁之间切换。锁定值可以确保它保持固定，而不管其它部件如何发生变化。除非您再次单击以将其解锁，否则锁定将保持启用状态。当一个编辑框受锁定影响时，它将暗显以表明其不可用。

解锁所有 - 单击此按钮可解锁上述所有值。

变成原点 - 单击此按钮可将对话框中指定的坐标定位为原点。任何相对坐标都从该原点开始测量。

应用 - 输入位置。如果当前操作允许多个点，该对话框仍会显示，以供您输入多个点。否则，对话框将关闭。

确定 - 输入位置并关闭对话框。

取消 - 中止位置输入。
