检测曲面

您可以检测实体、曲面或部件并显示以下检测数据：

• 坐标
• 曲面法线
• 拔模角度 - 从主平面到光标下曲面上点的法线进行测量。
• 曲率 - 您可以将曲率显示为：
  • 最大值和最小值
  • 沿 T 或 U 参数方向的值
  • 半径或曲率值

  方法是在“选项”对话框的“曲面分析”页面中选择相关的“曲率”类型和“显示为”选项。

显示检测数据的步骤：

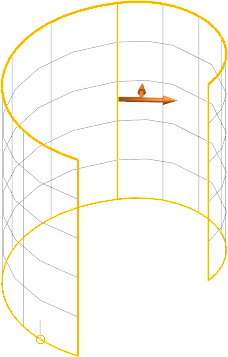

1. 选择实体、曲面或部件。例如：



提示： 可以选择多个项目。
2. 单击“可视化”选项卡 >“工具”面板 >“曲面检测”。
3. 左键单击选定曲面上的某个位置。 此时将显示曲面法线箭头，并且该位置的拔模角和曲率值将显示在光标下方：
4. 选择“文件”>“选项”>“应用程序选项”>“工具”>“分析”，然后使用“曲面分析”页面指定显示的数据。
5. 在曲面上拖动光标可显示不同位置的数据。

   如果选择了多个项目，可以将光标从一个项目拖动到另一个项目。

6. 若要捕捉曲面检测数据，请按住鼠标左键，并按 Enter 键。重复上述步骤以捕捉多个位置的数据。
7. 单击“可视化”选项卡 >“工具”面板 >“曲面检测”，以关闭检测模式。
8. 在任何文本编辑器中选择“粘贴”选项，以粘贴捕捉的数据。
   注： 检测模式关闭之前，无法粘贴数据。
