将一组曲面和实体剪裁为线框对象

您可以将一组曲面和实体剪裁为线框对象。

使用位于选定曲面或实体上的线框对象的步骤：

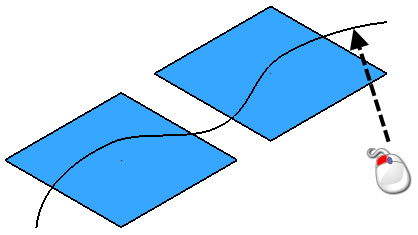

1. 选择线框项目作为剪切对象：



2. 单击“编辑”选项卡 >“剪裁”面板 >“选择”以显示“剪裁选择”工具栏。
3. 单击“剪裁模式” 按钮。
4. 要保留一份要剪裁的曲面和实体，请选择“保留原始” 按钮。该按钮将变为 。
5. 剪裁后，曲面和实体将剪切为两部分。要保留剪裁曲面的两个部分，单击“保留两者”。该按钮将变为 。实体的两个部分将始终保留。
6. 选择要剪裁的曲面和实体。曲面和实体将剪裁为线框对象，并沿这些曲面和实体创建修剪边界。

   参照上述示例，方框选择这些曲面。

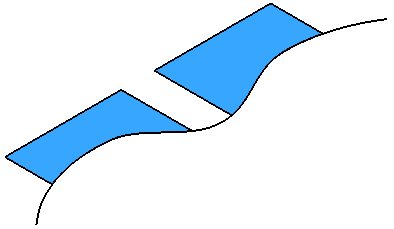

   曲面修剪如下：



   如果投影的线框对象没有触到曲面和实体的边缘，修剪边界会自动延伸以接触边缘。

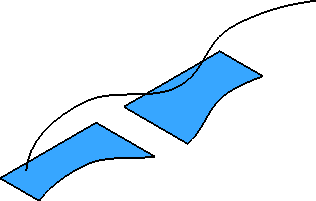

7. 如果剪裁的曲面未达到预期，请单击“下一方案”按钮 ，直到显示所需的方案。
提示： “下一方案”将循环切换修剪边界可以提供的一系列剪裁曲面方案。

如果线框对象不在曲面和实体上，线框对象将投影到曲面和实体，后两者将据此对象进行剪裁。您可以沿下列任一对象将线框投影到曲面和实体：

• 垂直于主平面的轴；或
• 曲面法线。

两种投影方法是相似的，但在第一种方法中，必须确保当前工作空间的其中一个轴位于合适的方向以便对线框对象投影。如果没有，则增加工作平面并将其定向到合适的角度。

1. 选择线框对象作为剪切对象。
2. 单击“编辑”选项卡 >“剪裁”面板 >“选择”以显示“剪裁选择”工具栏。
3. 在工具栏上，单击其中一个投影选项：
   • “投影模式” 沿垂直于主平面的轴将线框投影到曲面和实体。
   • “投影曲面法线模式” 沿曲面法线将线框投影到曲面和实体。
4. 如果选择“投影模式”，请更改主平面，以使要沿其投影的轴垂直于主平面。
   注： 主平面通过“状态栏”中的选择器进行更改。
5. 要保留一份要剪裁的曲面和实体，请选择“保留原始” 按钮。该按钮将变为 。
6. 剪裁后，曲面和实体将剪切为两部分。要保留剪裁曲面的两个部分，单击“保留两者”。该按钮将变为 。实体的两个部分将始终保留。
7. 选择要剪裁的曲面和实体。

   曲面和实体将剪裁为线框对象，并沿这些曲面和实体创建修剪边界。

   参照上述示例，方框选择这些曲面。

   曲面修剪如下：



   注： 如果投影的线框对象没有接触曲面和实体的边缘，创建的修剪边界会自动延长以接触这些边缘。
8. 如果剪裁的曲面未达到预期，请单击“下一方案” 按钮，直到看到所需的方案。
提示： “下一方案”循环切换修剪边界可以针对剪裁曲面提供的一系列方案。
