包裹向导 - 包裹元素选择

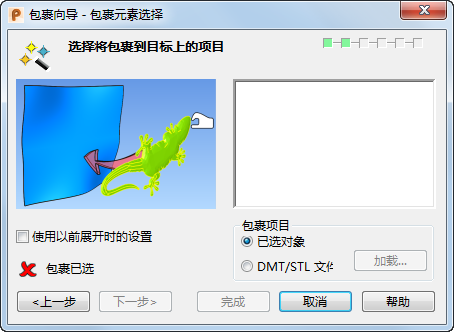

使用“包裹元素选择”页面选择要包裹到对象上的一个或多个曲面、实体或符号：

包裹项目

• 已选对象 - 选择此选项并单击显示在图形窗口中的所需项目。

  包裹必须为：

  • 一个实体
  • 所有曲面
  • 所有符号
  • 所有线框

  选择显示在“包裹向导”的“包裹元素选择”页面的预览窗口中。

• DMT/STL 文件 - 选择此选项可加载要包裹的 DMT (.dmt) 文件或 STL (.stl) 文件。“加载 DMT 文件”对话框将显示，可从中选择要加载的文件。DMT 或 STL 文件的内容图像或符号将显示在“包裹元素选择”页面的预览窗口中。

注： 为获得最佳结果，应选择轮廓线位于一个平面上的开放形状。

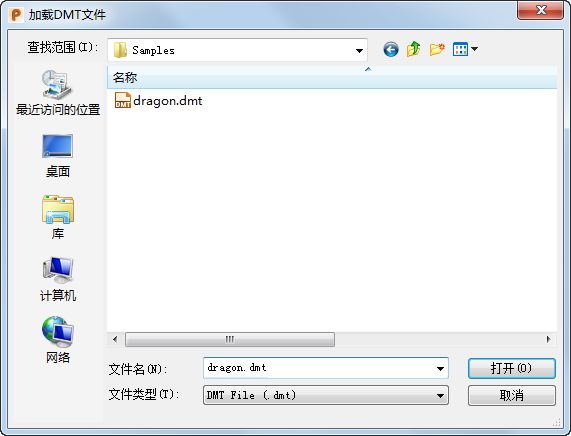

• 加载 - 选择此选项可以在加载 DMT 文件后加载其它 DMT 文件。系统将显示“加载 DMT 文件”对话框：



  • 文件类型 - 从下拉列表选择 DMT (.dmt) 或 STL (.stl) 文件类型。
  • 可以光顺三角形符号，以改进面片三角形网格的外观。
  • 打开 - 显示选定 DMT 文件。DMT 文件内容的图像或符号将显示在“包裹元素选择”页面的预览窗口中。
• 使用以前展开时的设置 - 如果选定曲面或实体之前已展开，此选项可用并被选定。
• 包裹元素已选 - 选定包裹后，图标将从 变成 。
• 下一步 - 根据选定的方法显示不同的向导页面：
  • 已选对象 - 将显示“基准工作平面”页面。
  • DMT/STL 文件 - 将显示“包裹方法”页面。
