Power Feature 修剪

1. 单击“向导”选项卡 >“模式”面板 >“Toolmaker 开/关”以运行 Toolmaker。
2. 单击“向导”选项卡 >“修改模具”面板 >“Power Feature 修剪”。

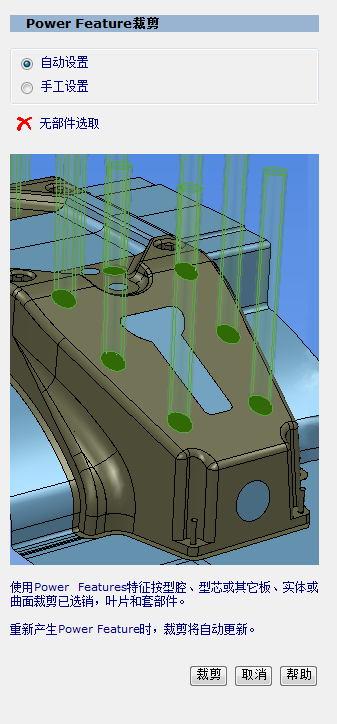

   系统将显示“Power Feature 修剪”页面。

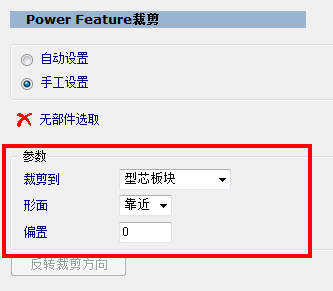

3. 如果要指定用于修剪杆的参数，请选择“手动设置”。系统将显示“参数”区域。



   1. 在“修剪到”列表中，选择选项以指定板：

      型芯板（可在选择芯杆、司筒或顶针部件时使用）

      型腔板（可在选择芯杆或复位杆部件时使用）

      选定部件

      选定实体/曲面

   2. 在“面”列表中，选择要修剪的板面：

      近

      远

      如果选择的部件具有不同的功能（例如，顶针和复位杆)、“修剪到”下拉列表将包含所有选项（型芯板、型腔板、选定板、选定实体/面）。单击“修剪”后，将出现一个对话框，询问您是否确认要将修剪应用到所有选定杆。

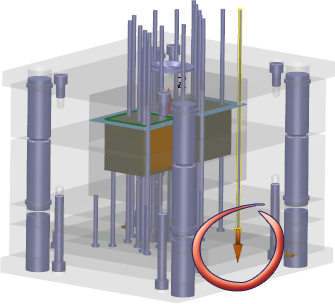

   3. 如果要更改模型中选定部件的修剪方向，请单击“反转修剪方向”。每个选定部件的修剪方向由箭头 指示。

      您可以通过单击箭头更改部件的修剪方向。



4. 生成 Power Feature 时，单击“修剪”以应用更改。
   注： 要撤消修剪操作，请单击“快速访问”工具栏上的 。
   提示：

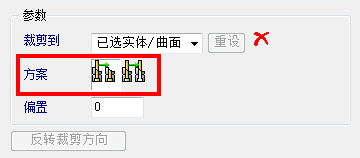

   • 修剪曲面时，“方案”按钮将确保杆的正确部分保留在模型中。



提示： 使用顶针修剪时，从顶针修剪区域的最低点测量配合孔的深度。这可确保孔在被修剪为陡峭 3D 面时具有足够的深度。
