创建曲线可变偏移

使用“可变偏移”选项为 2D 曲线、复合曲线、曲面上的曲线以及单侧斜接和纵向线创建可变偏移。

使用“可变偏移”的步骤：

1. 选择曲线。
2. 单击“编辑”选项卡 >“变换”面板 >“可变偏移”。
3. 使用“可变偏移线框”对话框上的选项创建所需的偏移：

• 点 - 所有选定曲线上的点均被列出。这允许您选择单个要偏移的点。
• 偏移 - 为从“点”列表中选择的点输入偏移值。
• 插入 - 可使用此选项向偏移曲线插入额外的点。例如，如果输入 2.5，将在点 2 与 3 的正中间处沿基础曲线插入假想点。然后，将其映射到偏移曲线。这是点 2 和 3 之间中间位置的参数化值。
• 锁定曲线点 - 在“偏移”文本框中输入值后，偏移点被锁定且自动选择“锁定曲线点”选项。取消选择“锁定曲线点”选项可解锁偏移点。此选项将结合使用“自由未锁定的点”。
• 自由未锁定的点 - 此选项可释放未锁定的点，使其在锁定点之间线性偏移。

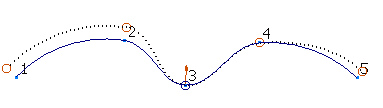

  在以下示例中，点 1 和 2 被锁定，偏移值为 5。点 5 被锁定，偏移值为 3。

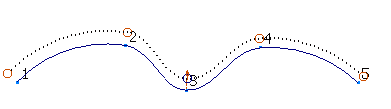

  单击“自由未锁定的点” 按钮后，未锁定的点 3 和 4 将在锁定点之间线性偏移，如下所示。



• 自由切线 - 选择此选项可释放偏移曲线上偏移点处的切线方向和幅值。

  在以下示例中，基础曲线上的点 1 偏移值为 10，点 4 偏移值为 50。选择“自由未锁定的点” 释放点 2 和 3 使其线性偏移。

  选择“自由切线”后，偏移曲线不是直线，切线方向保持与基础曲线对齐。





  取消选择“自由切线”后，切线方向和幅值被释放。切线方向现在与已拉直的偏移曲线对齐。





• 倒圆 - 选择此选项可以在不连续的选定点位置创建圆角。

  这不适用于偏移斜接或纵向线。

  在以下示例中，不连续点处自动插入一个额外的点，从而在曲线上创建了 4 个点。该额外点显示在“点”列表中，可按照与其它点相同的方式偏移。





• 标签曲线点 - 选择此选项可显示点标签。
• 沿曲面法线偏移 - 选择此选项可沿曲面法线的方向偏移点。它适用于与曲面具有从属关系的点。使用此选项的步骤：
