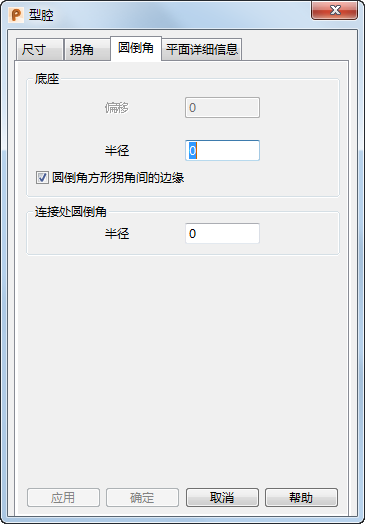

“圆倒角”选项卡使您可以定义沿型腔底部或型芯顶部分布的圆倒角。
底部/顶部 - 如果您创建的是型腔，则该选项称为“底部”；如果您创建的是型芯，则该选项称为“顶部”。

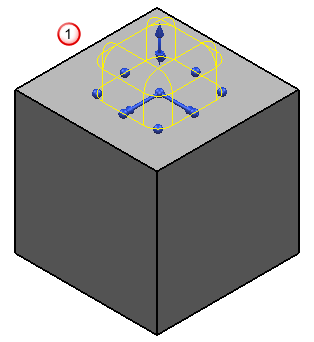

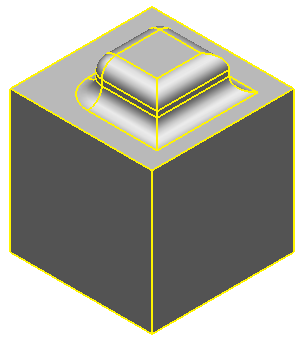

- 偏移 - 此选项仅在您创建型芯时才会处于激活状态。您可以使用它来围绕型芯顶部创建偏移圆倒角。圆倒角将自型芯顶部偏移在文本方框中输入的值。下面的模型分别显示了“偏移”为 0

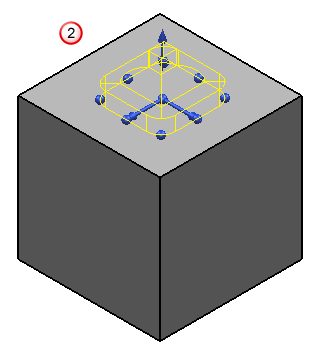

和“偏移”为 5
时的结果。
- 半径 - 输入围绕型腔底部或型芯顶部的圆倒角的半径。

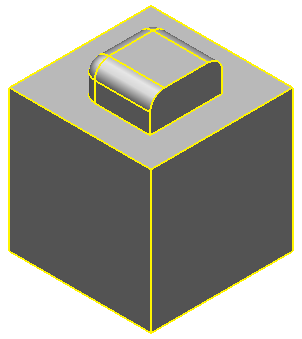

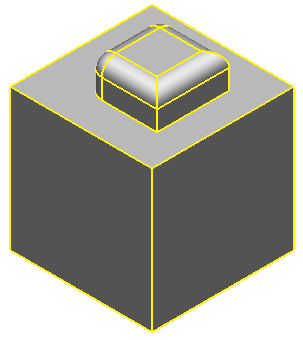

- 圆倒角方形拐角间的边缘 - 如果选择该选项，将围绕整个型腔底部或型芯顶部创建圆倒角。
如果取消选择该选项，则不会对带方形拐角的边缘进行圆倒角。
连接处圆倒角
- 半径 - 输入圆倒角半径，以定义型腔/型芯连接实体处的半径。
