曲率阴影显示曲面的曲率，以帮助检测任何缺陷。它还可以帮助确定最佳刀具尺寸。曲率阴影可以视为一种曲面检测。它允许您以多种方式检查模型的曲面。这包括：
- 高亮显示曲面褶皱。
- 显示曲面的光顺度。
- 显示曲面之间的调配方式。
当设计需要具有美感外观的产品时，这种类型的阴影可提供帮助。阴影表示曲面的曲率级别以及曲面之间的合并是否良好。
- 单击“可视化”选项卡 >“阴影”面板 >“曲率”。

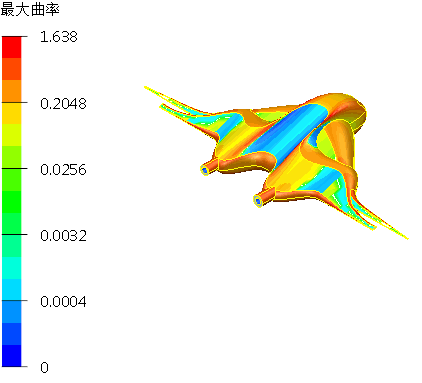

模型中的曲面使用曲率阴影着色，不同的颜色用于表示曲面上的不同曲率。
曲线上某个点处的曲率定义为：Curvature = 1/r
其中，r 是在该点处拟合曲线的圆弧的半径。半径 r 也称为曲率半径。曲率图可能很难解释，通常情况下，在查看曲率阴影曲面时，曲率（而非绝对值）的变化更值得注意。曲率的不规则变化往往表明曲面质量较差。
曲面上某一点的曲率通过使曲面与穿过该点的平面相交得到一条平面曲线来获得。然后，使用该点的曲率作为平面曲线上该点的曲率。在任何点处，可以有无数个平面与曲面相交，从而就会产生无数个曲率。因此，对于每个点而言，都有一个最大曲率和一个最小曲率。这些值将用于曲率。
- 选择“文件”>“选项”>“应用程序选项”>“工具”>“分析”>“曲面分析”以显示“选项”对话框的“曲面分析”页面。
- 在“曲率阴影”区域中，指定以下选项：
类型 - 此选项设置显示的曲率的类型。您可以选择以下选项之一：
- 最小曲率 - 这是某点处的最小曲率。
- 最大曲率 - 这是某点处的最大曲率。
- 高斯曲率 - 这是最小曲率和最大曲率的积。
- 平均曲率 - 这是最小曲率和最大曲率的平均值。
显示类型 - 此选项将控制曲率的显示。您可以选择以下选项之一：
- 色带 - 每个点处的曲率由谱线中的颜色表示。这些颜色采用带状。
- 谱线 - 每个点处的曲率由谱线中的颜色表示。这些颜色将光顺更改。
- 双色 - 此选项使用两种颜色显示正曲率和负曲率，而不管是否选择了“带符号的曲率”。颜色将随着曲率幅值的增大而变浅。
在“色带”和“谱线”阴影中，只会显示曲率的幅值（除非选择了“带符号的曲率”选项）。显示的最大幅值将是最小曲率与最大曲率的绝对值中的较大者。显示的最小幅值将是最小曲率与最大曲率的绝对值中的较小者。显示的平均幅值将是最小曲率与最大曲率的绝对值中的平均值。
缩放 - 选择“对数”或“线性”。使用线性曲率缩放时，如果曲面的曲率突然发生变化，您会更清楚地看到阴影颜色的改变。要查看范围更广的模型曲面曲率，请使用对数曲率缩放。
绘制比例 - 选择此选项可在视图左下方显示一个带颜色的键。
带符号的曲率 - 选择此选项可显示负曲率和正曲率。取消选择此选项将仅考虑曲率的幅值，而忽略符号。
