规划选项

使用“规划”页面指定创建和附加规划的设置。

1. 单击“文件”>“选项”>“应用程序选项”>Drafting>“规划”。
   注： 如果已安装 Microsoft Excel，则此页面底部的“使用电子表格创建规划”选项默认处于选中状态，其它规划选项将不可用。这将启用增强的“规划”和“材料设置清单”功能。如果未安装 Microsoft Excel，则此选项处于取消选中状态。如果您不想使用增强功能，可以手动取消选中此选项。
2. 使用以下选项指定默认规划设置，如下所示：

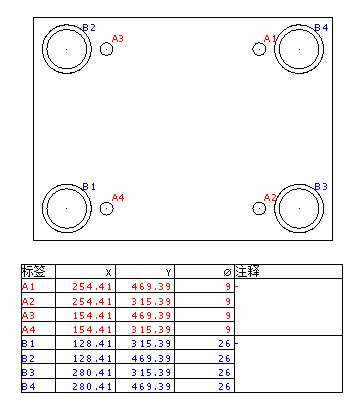

• 按标签系列自动配置颜色 - 选择此选项可在系列更改时更改标签的颜色，例如：



• 字体 - 选择文本使用的颜色。
• 框 - 选择框线使用的颜色。
• 使用工作平面作为 Z 轴参考 - 选择此选项将使用工作平面计算 Z 位置。
• Z 坐标 - 选择此选项可在规划中包括 Z 坐标。
• 孔旋转 - 选择此选项可增加针对孔的 X 和 Y 旋转角的列。
• 注释 - 选择此选项可包含用于在创建规划时添加注释的列。
• 深度 - 选择此选项可在为装配和实体孔创建规划时增加包含深度的列。
• 孔螺纹详细信息 - 选择此选项可增加针对孔的螺距、深度和开始 Z 高度的列。
• 孔螺纹名称 - 选择此选项可增加列出螺纹的标准名称和大小的列。
• 孔公差 - 选择此选项可增加针对孔公差的列。
• 包括直径值 - 选择是否显示针对直径值的列。有三个选项：“自动”、“开”和“关”。“自动”仅在从圆心定义规划项目时显示直径。“开”始终显示一个直径列，如果规划项目并非从圆心定义，还会显示一个连字符 (-)。“关”从不显示直径列。
• 文本高度 - 输入孔规划文本的文本高度。
  注： 此选项仅当“使用电子表格创建规划”处于取消选择状态时可用。
• 直径/深度小数位数 - 输入直径或深度值要显示的小数位数。如果模型以英寸为单位，会显示额外的小数位数。
• 坐标小数位数 - 输入坐标要显示的小数位数。如果模型以英寸为单位，会显示额外的小数位数。
• 自动标签 - 选择此选项将在规划中使用的每个对象旁边显示一个标签。对象在规划中的列标题是“标签”。如果取消选择此选项，则不会显示标签，并在规划中使用对象的名称。对象在规划中的列标题为对象类型的名称（例如，“工作平面”）。
• 按宽度拟合列 - 选择此选项可将 X, Y, Z 和直径列的宽度设为“列宽”中指定的尺寸。如果取消选择此选项，PowerShape 将自动设置列的宽度，以拟合最宽条目的尺寸。
• 列宽 - 如果选择“按宽度拟合列”，请输入列宽的尺寸。如果最宽条目的尺寸大于指定宽度，所有列都将调整尺寸以拟合该条目。
• 包含孔 - 选择要包含在规划中的孔：
  • 任何角度 - 包括与视图形成任何角度的孔。
  • 垂直于视图 - 仅包含垂直于视图的孔。
  • 面垂直于视图的孔 - 仅包含面垂直于视图的孔。
• 仅显示前面的孔 - 选择此选项将仅显示视图前面的孔。
• 包含预钻孔 - 选择此选项将包含对象中的任何预钻孔。预钻孔存在于某些 Toolmaker 部件中，例如型芯和型腔板块。
• 排序方法 - 选择您希望标记相同系列中的对象的方式。
• 使用电子表格创建规划 - 如果已安装 Microsoft Excel，此选项默认处于选择状态，其它规划选项将不可用。这将启用增强的“规划”和“材料设置清单”功能。如果未安装 Microsoft Excel，则此选项处于取消选中状态。如果您不想使用增强功能，可以手动取消选中此选项。

以下圆上的标签使用“重复从左到右”方法 。

下面显示的圆与上图中的相同，但使用的是“从上到下排序”方法 。
