“模架向导”第 3 页 - 确认模具参数

按如下所述使用“模架向导”第 3 页上的选项：

• - 单击此按钮将当前模具参数保存为模具配置：
  1. 输入配置名称。
  2. 单击“保存”

  此配置包括以下要素：

  • 样本。
  • 模具尺寸。
  • 模具类型。
  • 导柱的放置。
  • 板的列表（包括已手动增加的所有隐藏板）。
  • 辅助部件和尺寸。
• - 单击此按钮可加载已保存的模具配置：
  1. 从列表中选择已保存的配置的名称。
  2. 可以根据需要使用以下按钮：
     • 单击 可重新命名模具配置。
     • 单击 可删除模具配置。

       这些参数将应用到新模具。

• - 单击此按钮可加载最近使用的模具配置：

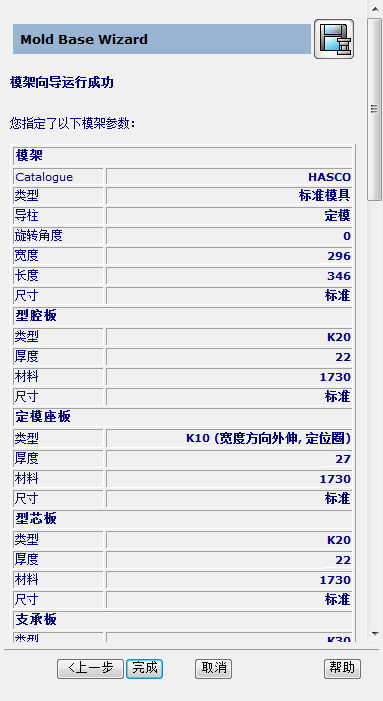

• 先检查参数，然后再创建模架：



单击“完成”。稍等片刻，模架即创建完成：

将视图改为 ISO1，以便可以清晰地查看部件的创建过程。
