创建轮廓线曲线

可以围绕曲面、实体、网格和部件创建复合曲线轮廓线。

创建轮廓线曲线的步骤：

1. 选择要为其创建轮廓线曲线的对象。例如，下面的选择包含实体、曲面和网格：



2. 单击“线框”选项卡 >“通过选择”面板 >“轮廓线曲线”以显示“创建轮廓线曲线”对话框：

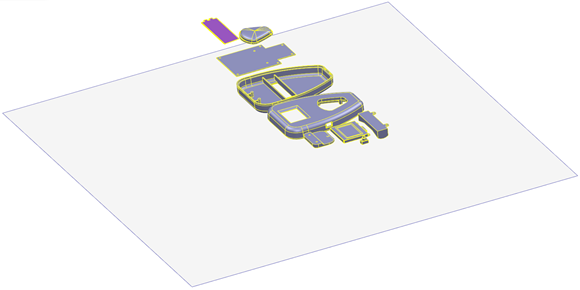

   以及投影平面，垂直于主平面对齐：



3. 选择“投影曲线”在投影平面绘制轮廓线曲线。
   注： 如果“投影曲线”处于取消选择状态，将在对象所在的位置创建轮廓线曲线。隐藏对象可查看轮廓线曲线。
4. 使用 更改主平面。

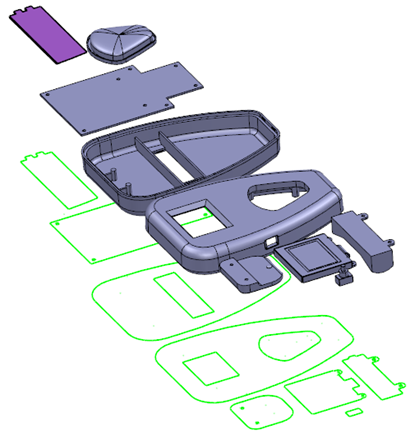

5. 单击“确定”为已选对象创建轮廓线曲线：



注： 如果网格内的某条内部轮廓线无法识别，您可能需要使用“管理”选项卡 >“三角形”面板 >“致密”减小三角形长度。

提示： 创建围绕网格的轮廓线曲线时，可能需要使用“样条曲线”或“修圆”来获得光顺曲线。
