创建相交曲线

可以在曲面、实体、网格和部件的相交位置创建复合曲线。还可以按指定距离偏移曲线。

创建相交曲线的步骤：

1. 选择创建相交曲线的起始对象。
2. 单击“线框”选项卡 >“通过选择”面板 >“相交曲线”。

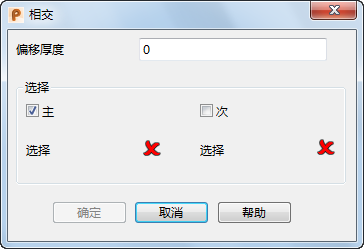

3. 使用“相交”对话框创建曲线，并指定偏移：



   • 偏移厚度 - 输入偏移值。该值最初设为 0；但对话框会记住上次输入的值。

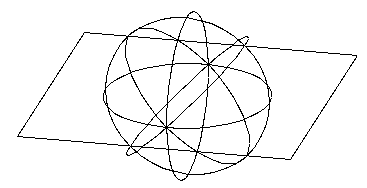

     假定屏幕上有以下相交曲面：

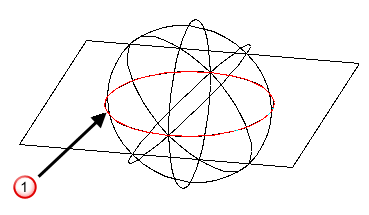

     如果在“偏移厚度”中输入 0，然后单击“确定”，将在对象的相交位置创建复合曲线 ：

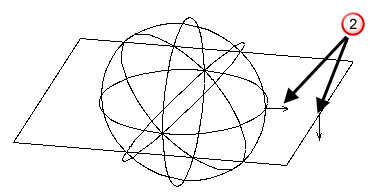

     但是，如果在“偏移厚度”中输入非零值，将显示已选曲面的曲面法线 ：



     在对象的每个相交点处，偏移将沿着曲面法线的方向。可以单击曲面法线，更改法线方向。这将改变偏移时对象的相交方式。

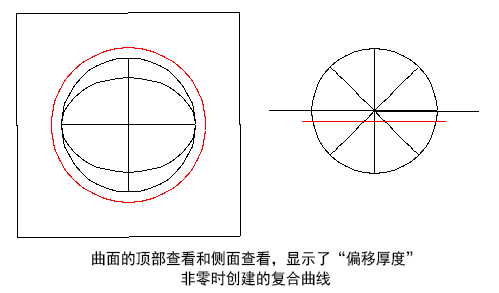

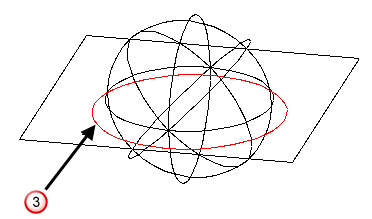

     单击“确定”后，如果按厚度偏移，程序将计算曲面的相交位置，并在相交位置创建曲线 ：





   • 选择 - 可以在两组对象的相交位置创建复合曲线：

     选择“主”选项，然后选择一组对象。

     选择“次”选项，然后选择另一组对象。

     如果对象在此对话框显示前已选定，这些对象将自动放置在主组内。

     如果次组内没有对象，新曲线将在主组对象的相交位置创建。

4. 单击“确定”以在对象的相交点生成复合曲线，并关闭对话框。

注： 如果部件是子装配，那么子装配中的对象互不相交，除非激活子装配并在装配上执行相交。
