“替换实体”对话框

这将替换“增加”、“减少”和“相交特征中使用的实体。

已选对象 - 此选项指示是否已为特征选择替换对象。替换对象可以是实体、曲面或符号。

确定 - 接受更改并关闭对话框。

取消 - 关闭对话框而不保存任何更改。

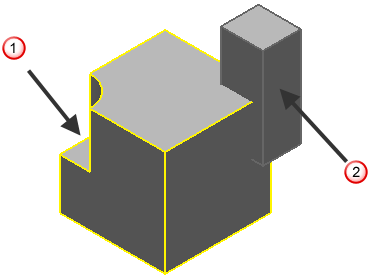

在以下示例中，减去的实体 替换为矩形块 ：

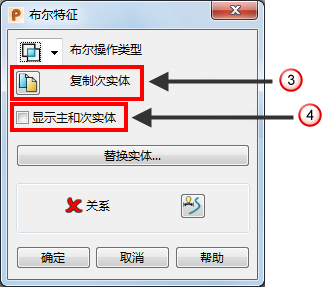

1. 双击实体特征树中的“减少特征”图标 以打开“布尔特征”对话框。

   如果要保留减去的任何实体的副本，先单击“复制次实体”，然后单击“替换实体”。

   如果要显示减去的任何实体，请先选择“显示主和次实体”，然后单击“替换实体”。

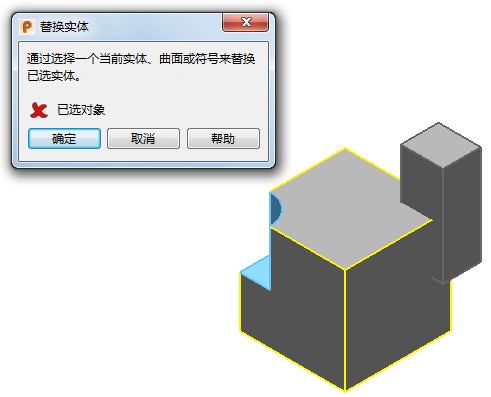

2. 单击“替换实体”以打开“替换实体”对话框：

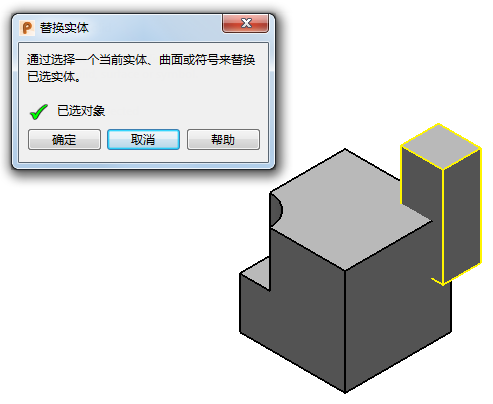

3. 选择要用来替换原始实体的对象：



4. 单击“确定”以接受更改。圆柱实体将被删除，并将块从激活实体中减去：
