您可以通过三种不同的方式创建与圆弧相切的直线。它们是：
- 通过已定义的开始位置创建直线。
- 以开始位置作为圆弧上的切点创建直线。
- 在两个圆弧之间创建一条线。
如果要在定义了直线的开始位置的情况下创建与圆弧相切的直线，则直线的另一个位置通过单击圆弧来定义。系统会自动将圆弧修剪到直线与其相切的位置。
选择圆弧的位置是非常重要的，因为它决定：
- 求得的切线位于何处
- 要修剪圆弧的哪一部分。
创建与圆弧相切的直线的步骤：
- 单击“线框”选项卡 >“创建”面板 >“直线”>“单个”或“连续”。
- 输入创建直线的位置以及要使直线与圆弧相切的位置，选择圆弧而不是键入位置。
例如，假设给定了直线的开始位置
以及一段圆弧，如下所示：

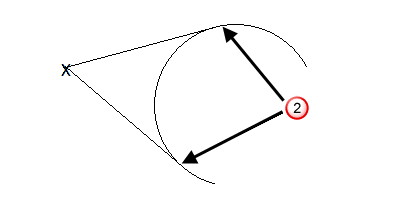

在此情况下，直线与圆弧上的两个位置
相切。
选择圆弧上与所需相切最接近的位置。
注： 这段圆弧上有三个用于捕捉到的关键点（两个端点和一个中点）。如果选择圆弧上的一个关键点，则直线的端点会定位在此处，并且不会查找相切位置。要查找圆弧上的切点，请将光标悬停在圆弧上，直到显示“相切”字样为止。
如果您需要顶部相切，则选择圆弧上如下所示的一个位置（非圆弧关键点）：

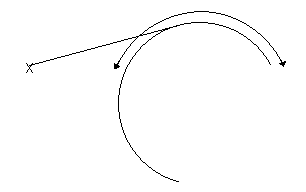

选择的位置位于直线与圆弧相切位置的任一侧。选择圆弧的哪一侧决定了圆弧的修剪方式。如果选择圆弧的左侧，它将按如下所示进行修剪：

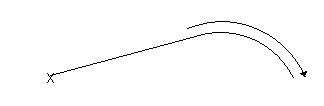

如果选择圆弧的右侧，它将按如下所示进行修剪：
您可以先单击圆弧，然后再输入直线的结束位置。上述两种情况采用相同的方式确定圆弧的切线。

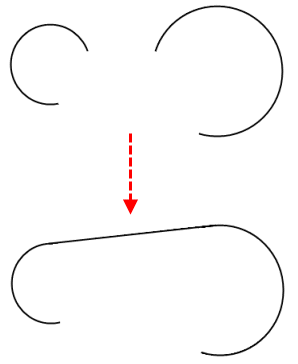

您还可以创建与两段圆弧都相切的直线。下图显示了与两段圆弧都相切的直线：
注： 要获得完整的圆弧（圆），其开始点和结束点将会移动，以在直线与其相切的位置重合。
如果相切的位置不在圆弧上，则圆弧上距离相切位置最近的端点将延长到此位置。
直线和圆弧必须位于同一平面中。
