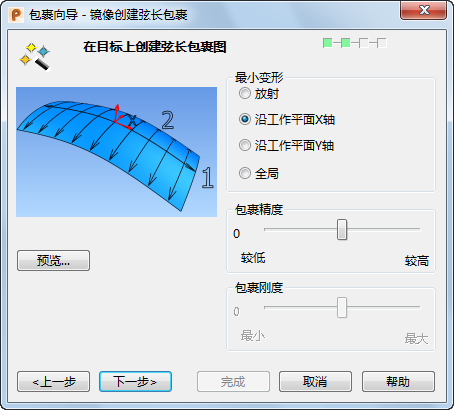

使用此页面可以定义“弦”包裹元素从目标对象展开的方式。
包裹图是用于三角形化曲面的 2D 坐标系。它在目标对象上显示为黑白棋盘的效果。
- 最小变形 - 此选项使您可以选择在何处最大限度减少展开过程所引起的变形。选择以下选项之一：
- 放射 - 此选项最适合处理方形目标对象。
- 沿工作平面 X 轴 - 这是默认选项。此选项可沿目标对象 X 轴生成更笔直的直线和更均匀的间距。
- 沿工作平面 Y 轴 - 此选项可沿目标对象 Y 轴生成更笔直的线和更均匀的间距。
- 全局 -（推荐）在整个曲面上最大限度地均匀减少变形，从而尽可能保留包裹元素的形状。选择此选项后，“包裹精度”将不可用。
提示： 此方法仅适合开放目标；目标不能闭合或呈管状。目标可包含孔。 - 包裹精度 - 移动滑块可调整包裹图的精度，以减少变形（如果需要）。“较高”可实现最佳包裹质量，但创建包裹图会花费更长时间。默认位置为“垂直”。
- 包裹刚度 - 移动滑块可调整包裹角度。“最大”刚度可减少包裹角度并保留大的图区域。“最小”刚度可增加包裹图的包裹角度，以获得更大的曲率。默认位置为“垂直”。
- 预览 - 此选项会创建包裹图，并在目标对象上将其显示为棋盘效果。
- 下一步 - 将显示“展开向导”的“曲线选择”页面。
