使用“投影”选项

使用“计算器”对话框上的“投影”选项可从主平面上的投影进行测量。

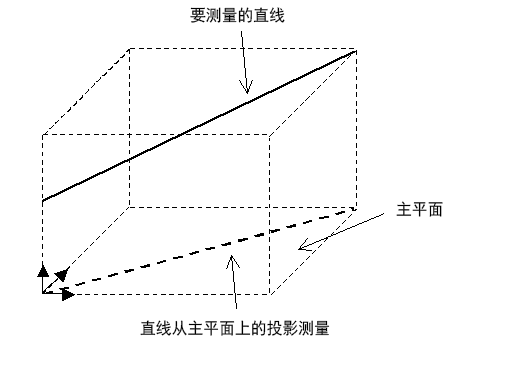

系统会从主平面上的投影测量直线，如下图所示。

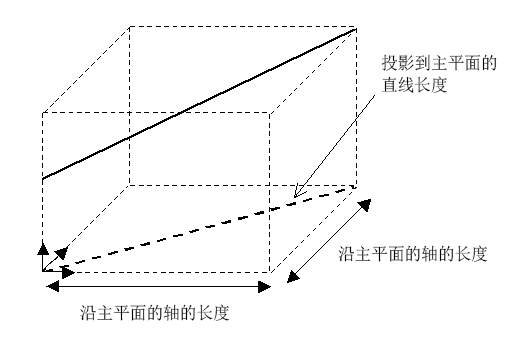

您可以通过投影测量三个值：

• 长度
• 沿主平面任一轴的长度。

测量投影长度的步骤：

1. 将光标悬停在直线上，直到显示一个值。
2. 双击该直线以将显示的值输入到表达式框中。

沿轴测量长度的步骤：

1. 单击直线。
2. 按照平行于所需轴的方向移动光标。当移动光标时，会显示一个值。
3. 单击以将显示的值输入到表达式框中。

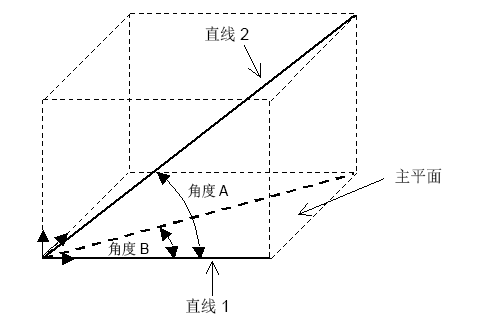

测量直线与投影到主平面的位置之间的角度的步骤：

• 取消选择“投影”选项以测量直线 1 和直线 2 之间的角度 A。
• 选择“投影”选项以测量直线 1 和直线 2 之间的角度 B。

注： 无法计算圆弧的投影。如果要测量圆弧，其值是相同的，与是否选择了“投影”无关。
