分离实体型腔与型芯的示例

使用“实体型芯/型腔分离”向导可以将零件分离成其制模片。

例如：

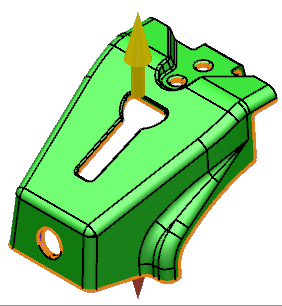

1. 选择零件。
2. 单击“向导”选项卡 >“零件分离”面板 >“分离实体”。



   零件将分离成为型腔和型芯部分。

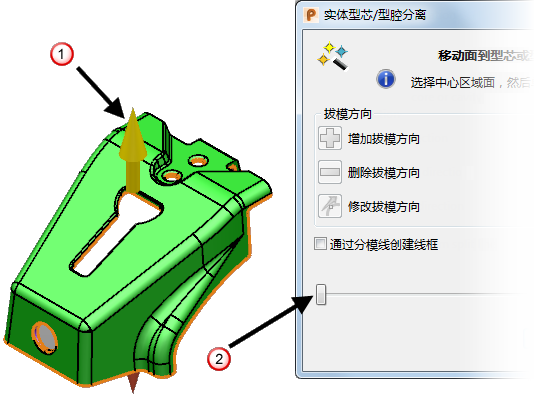

3. 使用以下选项之一打开零件：
   • 绘制方向箭头 。
   • 对话框中的滑块 。

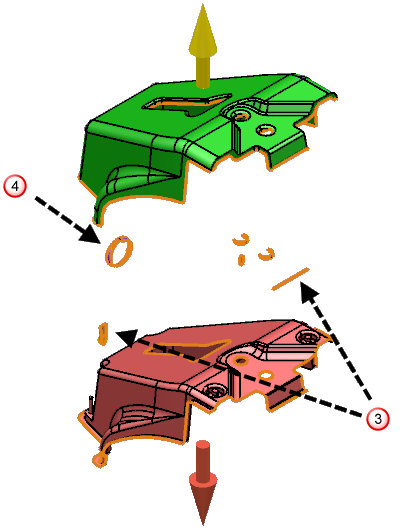

   任何模糊的面均会保持在中心区域 和 。



4. 切换 以显示或隐藏“下切阴影”；此阴影表示从工具上方或下方查看时，面的拔模不充分。

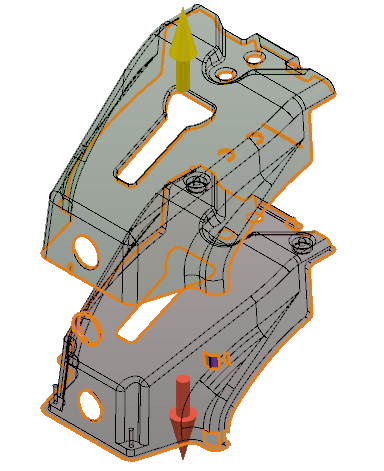

5. 单击 以选择“型芯和型腔透明”。这使您可以清晰地查看模糊的面（即未分配给型腔或型芯）。



   注： 可以在透明模式下将模糊的面分配给零件，但只能通过单击绘制方向箭头分配面。

   如果未在透明模式下，则还可以通过单击型芯或型腔来分配模糊的面。

6. 单击 以取消选择“型芯和型腔透明”。
7. 旋转模型，以便您可以看到各个模糊的面。

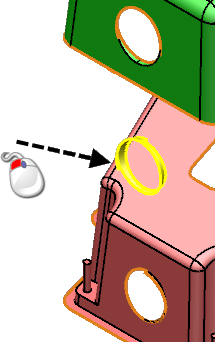

8. 将指示的模糊面 分配给型芯，如下所示：
   1. 选择模糊面。
   2. 单击型芯的面或绘制方向箭头

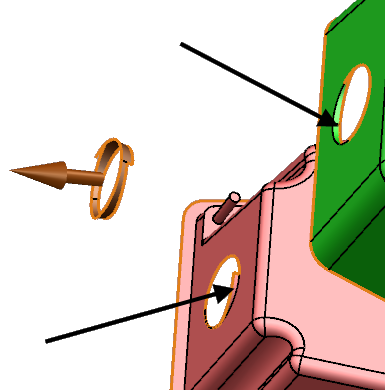

9. 要分配模糊面 ，需要创建一条新的绘制线，如下所示：
   1. 选择模糊面。



   2. 单击 以显示已选面的默认绘制方向。



   3. 单击 （选择绘制方向工具栏）以接受默认绘制方向，并将已选零件分配给新绘制方向。
10. 将指示的其余模糊面分配给新绘制方向。



11. 关闭零件。
12. 选择“通过分模线创建线框”以创建表示分模线的线框。
13. 单击“完成”。现在，您具有：
    • 三个实体：在新绘制方向创建的型芯、型腔和侧型芯。
    • 表示分模线的线框。
