特征识别示例 - 圆倒角

使用“圆倒角”对话框上的“编辑模式” 按钮可识别实体中类似圆倒角的几何形体。

1. 选择实体。
2. 单击“实体”选项卡 >“特征”面板 >“圆倒角”以显示“圆倒角”对话框：

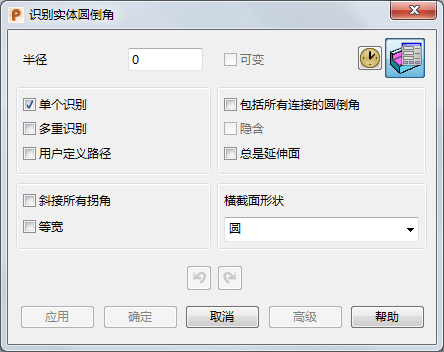

3. 单击“圆倒角”对话框上的“编辑模式” 按钮以显示“识别实体圆倒角”对话框：



4. 在“识别实体圆倒角”对话框中选择相应的编辑选项。从以下选项选择：
   • “单个识别”，可使用光标来识别圆倒角（默认）。
   • “多重识别”，可自动识别所有圆倒角。
   • “用户定义路径”，可编辑圆倒角识别选择。
   • “包括所有连接的圆倒角”，可包括直接或间接连接的所有圆倒角面。
   • “隐含”，可创建隐含的特征，从而有效删除圆倒角面并愈合实体

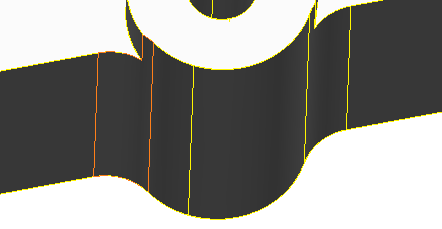

5. 将光标移动到实体上。类似圆倒角的几何形体将高亮显示：

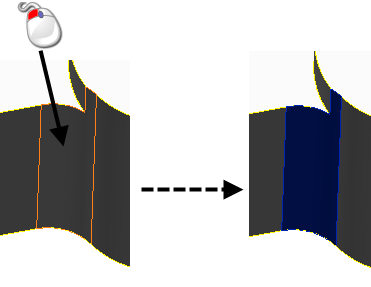

6. 单击以选择圆倒角。



7. 使用“圆倒角”对话框来根据需要编辑圆倒角。
8. 单击“应用”可应用更改并创建一个圆倒角特征。



   “编辑模式”保持激活状态。

9. 识别更多圆倒角，或根据需要编辑现有圆倒角特征。
提示： 如果要识别多个圆倒角或更改现有圆倒角，而不立即更新几何形体，请单击 以打开“暂缓更新”。该按钮将变为 ，表示“延时”处于选定状态。在多个特征上使用“暂缓”的速度较快，因为树只有在您单击“确定”后才会更新。
10. 单击“确定”关闭对话框。

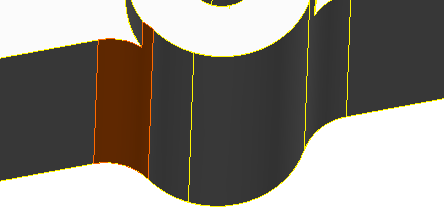

    新的圆倒角特征即会增加到实体树中。
