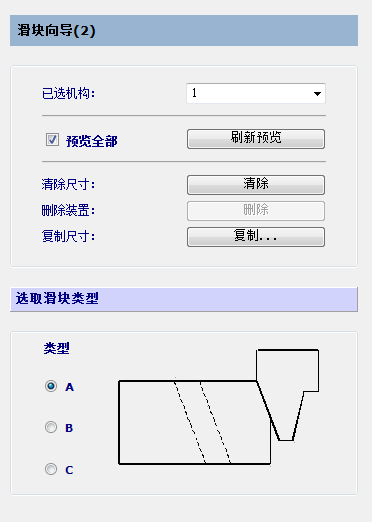

此页面可用于选择要创建的滑块的类型。
已选机制 - 此选项告知您当前正在处理的侧型芯。此列表包含需要为其创建滑块的所有侧型芯。Toolmaker 通过相关名称获知您的模具中是否具有侧型芯。
如果有多个型腔，则仅提供一个型腔的型芯。创建型腔的滑块时，其他型腔的滑块会根据这些滑块创建。
预览所有 - 选择此选项可绘制您所定义的所有滑块的预览。您可能需要单击“刷新预览”。取消选择此选项可仅显示当前滑块。
上述三个项目会显示在所有页面上。您可以随时从一个滑块切换到另一个滑块。
刷新预览 - 根据要预览的滑块更新视图。
清除尺寸 - 单击“清除”可删除“滑块向导”中已选侧型芯的所有尺寸。
复制尺寸 - 此选项使您可以将已有滑块中的部件复制到当前已选的滑块。
复制滑块的步骤：
- 单击“复制”。在其下方会显示更多选项。
- 选择要从中进行复制的侧型芯的名称。
- 单击“复制”。
滑块类型选择 - 从以下选项中选择滑块类型：
- 类型 A - 这是最常用的滑块配置，对在滑块外边缘上加工的脚跟矩形块具有锁定角度。
- 类型 B - 此类型具有在滑块外部加工的脚跟矩形块位置，以节省空间。
- 类型 C - 该类型与类型 B 类似，只是斜导柱进入鞋跟矩形块，使装配更紧凑一些。
下一步 - 显示向导的下一页。
