栅格是通过直线连接的一系列点。借助栅格，可以通过捕捉到栅格的点来快速输入位置。
在状态栏中单击“栅格开/关”

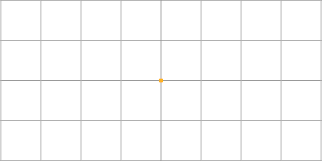

可显示或隐藏栅格。栅格将在主平面上绘制，并且有一个箭头显示栅格的原点及其垂直轴：
注： 如果更改主平面，则栅格将在新平面上自动重新绘制。
用户可以：
- 捕捉到栅格线的相交点，就像它们是关键点一样。
- 使用“选项”对话框的“隐藏及栅格”页面上的“栅格类型”选项更改栅格的显示方式。
- 通过在状态栏的栅格比例框中输入新值更改栅格的比例。新比例值将自动被锁定。
注： 要解锁该比例，请在“选项”对话框的“隐藏及栅格”页面上取消选择“用户定义比例”选项。
放大和缩小锁定栅格比例的步骤：
- 单击“放大”
可增大比例。
- 单击“缩小”
可减小比例。
