此阴影使您可以指定刀具的半径。然后，模型将与刀具尺寸进行比较，并且模型将加工到尺寸的区域或其中的材质将保留的区域会高亮显示。

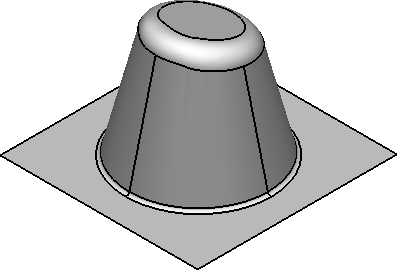

假定屏幕上有以下模型：
我们使用最小半径阴影为其创建阴影，以显示将在其上保留材质的任何区域：
- 指定您要使用的刀具的“刀尖圆角半径”，以使用“选项”对话框的“曲面分析”页面（通过单击“文件”>“选项”>“应用程序选项”>“工具”>“分析”>“曲面分析”来显示）检查模型。
- 单击“可视化”选项卡 >“阴影”面板 >“最小半径”。

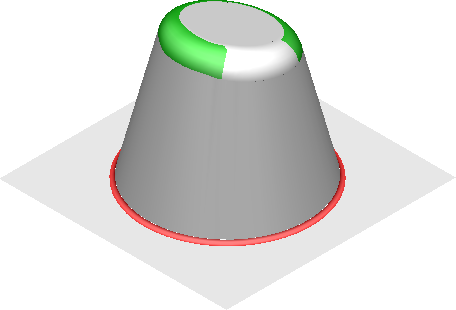

模型现在具有阴影，以显示可加工到尺寸的区域以及将保留其中的材质的区域。下面将介绍阴影的每种颜色：
- 红色 - 此颜色显示凹面半径小于刀具半径的区域。在此处加工会保留材质。但是，如果您决定从底边加工模型，则这些区域将加工到尺寸。
- 红色 - 此颜色显示凸面半径小于刀具半径的区域。这些区域将加工到尺寸。但是，如果您决定从底边加工模型（例如，加工型腔而不是冲孔），则这些区域将留下材质。
- 白色 - 这些区域将加工到尺寸。
