“矢量”选项卡

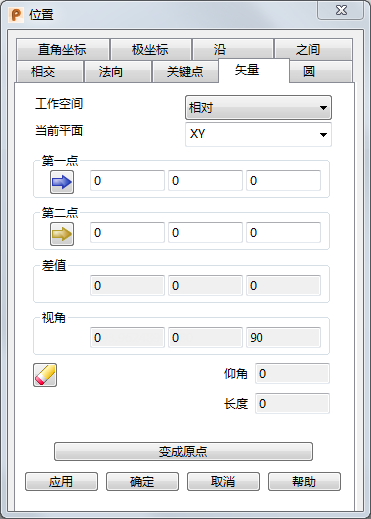

使用“位置”对话框的“矢量”选项卡可以测量两个点之间的矢量，然后用它来定义位置。两点之间的偏移、角度、长度和仰角将会显示。

工作空间 - 选择您正在使用的工作空间。可用选项包括：

• 相对 - 定义的位置以成为工作空间原点的另一个位置为基准。这些位置与激活工作平面或全局工作空间（如果无激活工作平面）对齐。

  相对模式不是始终可用，因为可能没有合适的相对坐标。在这种情况下，选择一个合适的位置（例如两条直线的交点），并通过“变成原点”选项将其设置为相对工作空间的原点。

• 工作平面 - 定义的位置以激活工作平面（如果存在）为基准。
• 世界 - 定义的位置以全局坐标系为基准。
  注： 对于任何锁定项目，当您选择不同的工作空间时，锁定将被放弃。

当前平面 - 使用此下拉列表选择三个主平面之一。当前平面与选择的“工作空间”选项相关。

您必须有一个从其输入新位置的起始位置。

• 第一点 - 输入矢量的第一个点，或单击模型上的一个点以输入其坐标。此点在屏幕上显示为粉色（使用默认颜色方案）。
• 第二点 - 输入矢量的第二个点，或单击模型上的一个点以输入其坐标。此点在屏幕上显示为红色（使用默认颜色方案）。

当您单击“确定”或“应用”时，将从起始位置沿矢量输入新位置。

• 来自矢量的两个位置的信息将自动显示在以下选项的框中：

差值 - 这些是矢量第一和第二点的 X、Y 和 Z 值差。

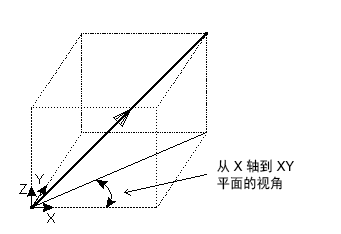

视角 - 视角在矢量在平面上的投影和所选轴之间进行测量。如果轴是 X，则平面是 XY。对于 Y，平面为 YZ，对于 Z，平面为 ZX。下面显示的是 X 轴视角的示例：

重设 - 单击此按钮可重设页面上的值。

长度 - 这是点之间的真实长度 (3D)。

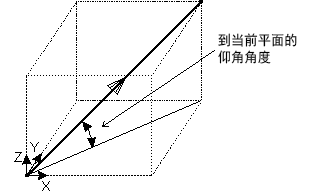

仰角 - 这是新矢量相对于当前平面的仰角。

变成原点 - 单击此按钮可将对话框中指定的坐标定位为原点。任何相对坐标都从该原点开始测量。

应用 - 输入位置。如果当前操作允许多个点，该对话框仍会显示，以供您输入多个点。否则，对话框将关闭。

确定 - 输入位置并关闭对话框。

取消 - 中止位置输入。
