从未修剪曲面创建实体

使用自动修剪功能可从从一组相交的未修剪曲面生成实体：

注： 此功能的可用性取决于许可证。

1. 单击“开始”选项卡 >“选择”面板 >“所有曲面”。

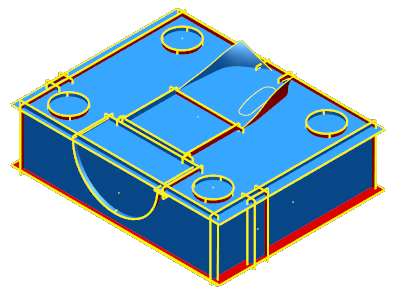

   将选中当前模型中的所有曲面：



2. 单击“实体”选项卡 >“通过项目”面板 >“自动修剪曲面”，以显示“自动修剪”对话框：



3. 使用该对话框上的滑块可控制用于修剪并生成实体的曲面数量。
   提示： PowerShape 会估算要保留和删除的曲面比例。这由该对话框显示时滑块的初始位置来指示。
   • 此外，您还可以手动选择曲面以显示“面”对话框。使用下列选项以在修剪中包括或排除曲面：

     保留 - 选择此选项可在修剪时包括该曲面。该曲面将以绿色高亮显示，以指示该选项已被选中。

     自动 - 选择此选项可以让 PowerShape 根据您的滑块设置来计算保留或删除曲面的选项。

     删除 - 选择此选项可在修剪时排除该曲面。除非选中了“显示手动删除的曲面”，否则该曲面将处于隐藏状态。

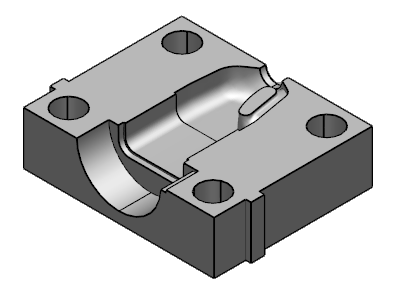

4. 单击“确定”关闭对话框并生成实体。



注： 修剪完成时，用于创建实体的曲面将移至新层。此外，如果创建时模型中没有其它激活实体，则创建的实体将激活。

注： 如果使用自动修剪曲面功能创建实体因输入生成布尔错误而失败，则将显示用于实体布尔操作的错误报告对话框。
