创建 Scrap Section

通过 Scrap Section，您可以看到隐藏视图上孔的截面。您还可以从孔图案创建 Scrap Section。

要创建 Scrap Section 视图的步骤：

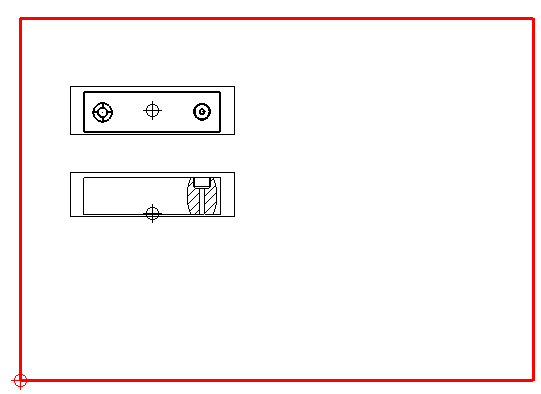

1. 创建类似于下图的一个模型：



2. 创建相应的绘图。
3. 在绘图中增加视图和相关视图。
4. 右键单击相关视图并从上下文菜单中选择“Scrap Section”。系统将显示“Scrap Section”对话框。
   注： “Scrap Section”选项在模型的非正交视图的上下文菜单中不可用。
5. 选择一个孔特征，并单击“增加特征”。该特征将增加到“Scrap Section 特征”列表中。
6. 如果需要增加更多特征到“Scrap Section 特征”列表中，重复第 5 步。
7. 单击“确定”。

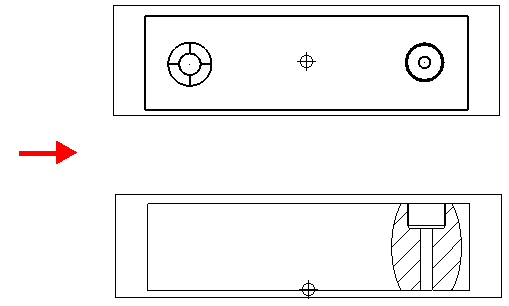

8. 右键单击“相关视图”并从“绘图视图”上下文菜单中选择“隐藏”。该视图将显示“Scrap Section 特征”列表中的孔，并且其它所有特征将隐藏：
