“设置 Power Feature 的高级属性”对话框

使用“设置 Power Feature 的高级属性”对话框可更改与 Power Feature 关联的相交规则。

• Power Feature - 列出源部件的 Power Feature。若要更改与 Power Feature 关联的相交规则，从该列表中选择相应的 Power Feature。

  使用“按参数隐含”选项隐含的 Power Feature 旁边会显示有 。

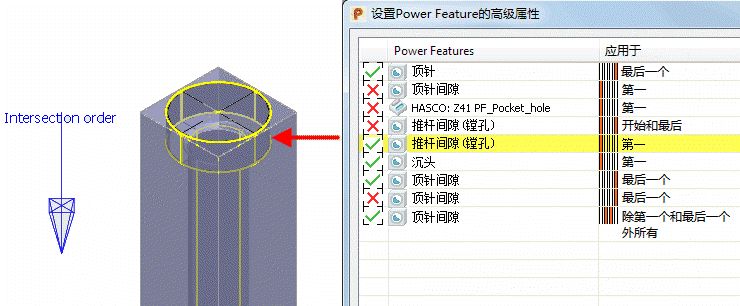

  在列表中选中的未隐含 Power Feature 将在装配上高亮显示：



• 应用于 - 每个 Power Feature 都会存储一个指定其应该如何应用的规则。这些规则基于源部件（例如一个螺钉）与目标部件（例如板块）的相交次序。因此，螺钉会将间隙镗孔应用到与其相交的“第一个”板块。

  每个源部件都有一个方向矢量，用于对这些交点进行排序，其在“Power Feature 摘要”对话框中显示为蓝色箭头。您可以使用“修改方向”按钮修改此方向。“第一个”交点是源部件上沿此方向的最近点，“最后一个”交点是最远的点。

  对于源部件和目标部件之间的一组给定交点，此列显示 Power Feature 将如何应用。通过这些选项，您可以根据目标部件的相交次序更为具体地了解是否将 Power Feature 复制到某个目标部件。下表对该列中可能出现的选项进行了说明。

应用到	运行
	将特征复制到所有部件。
	将特征复制到除第一个部件外的所有部件。
	复制将除第一个和最后一个外的所有部件
	将特征复制到除最后一个部件外的所有部件。
	将特征复制到除第 n 个部件外的所有部件。例如，如果“编号”为 3，则该特征将复制到除第三个部件之外的所有部件。
	仅将特征复制到第一个部件。
	将特征复制到第一个和最后一个部件。
	仅将特征复制到第一个和第二个部件。
	仅将特征复制到最后一个部件。
	仅将特征复制到最后一个和倒数第二个部件。
	仅将特征复制到第 n 个部件。例如，如果“编号”为 3，则该特征将仅复制到第三个部件。

更改“应用到”列中所显示选项的步骤：

1. 单击要修改的行。
2. 从“应用到”下拉列表中选择一个选项。如果选择“编号”或“除...编号以外所有”，“编号”选项将激活。

• 编号 - 输入部件的编号，该编号将由“编号”或“除...编号以外所有”规则使用。
• 修改方向 - 使用“工作平面”对话框修改 Power Feature 的方向。
• - 显示和隐藏“相交次序”标签。
