创建加厚实体

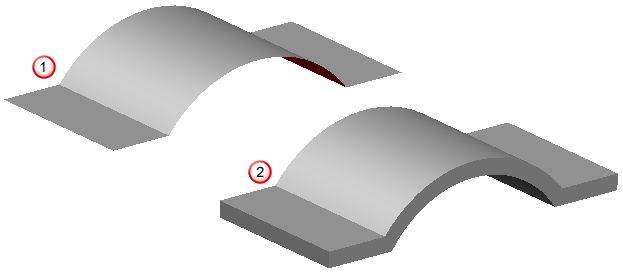

您可以为开放的 、平实体应用厚度，以创建闭合实体 。

闭合实体的相反面通过偏移开放面来创建。

创建加厚实体的步骤：

1. 选择开放实体。
2. 单击“实体”选项卡 >“特征”面板 >“加厚”以显示“加厚实体”对话框：



3. 使用此对话框可以控制实体的加厚方式：

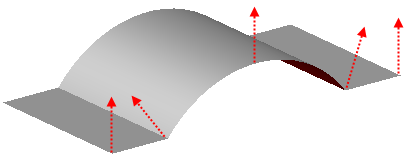

   • 厚度 - 从实体内部沿着曲面法线的负轴测量厚度：



     指定厚度值。

   • 反转 - 从实体外部测量厚度:

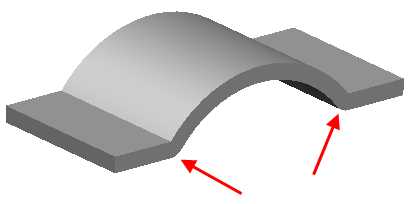

   • 倒圆 - 此选项将使拐角在加厚实体的新面上变为圆角：



4. 单击“确定”将加厚实体并关闭该对话框。

   表示此操作的“加厚特征” 图标 将显示在实体特征树中。
