创建筋形圆倒角

如果您有一个壁围起的实体的面，可以将此面替换为筋形圆倒角。

新的圆倒角将与这些壁相切，其底部将接触此面所在的位置。

创建筋形圆倒角的步骤：

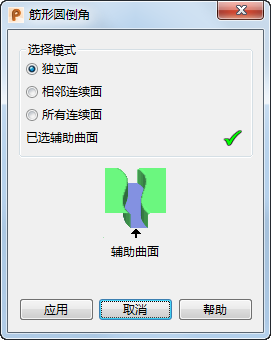

1. 单击“实体”选项卡 >“特征”面板 >“筋形圆倒角”以显示“筋形圆倒角”对话框：



2. 选择“选择模式”：

   单个面 - 仅选择单击的面。

   相邻连续面 - 选择单击的面以及与单击的面相邻并且切平面连续的所有面。

   所有连续面 - 选择单击的面以及与单击的面形成切平面连续曲面的所有面。

提示： 按住 Ctrl 键并单击要增加到当前选择以及从当前选择中删除的面。
3. 在实体上选择一个面作为辅助曲面。圆倒角将沿该曲面创建。

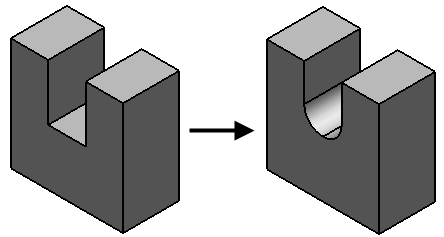

4. 单击“应用”以关闭对话框并在实体上创建筋形圆倒角：



   一个表示此操作的“筋形圆倒角特征”图标 将显示在实体特征树中。
