包裹向导 - 镜像创建弦长包裹

使用“镜像创建弦长包裹”页面指定弦包裹元素应用到目标对象的方式。

注： 包裹图是用于三角形化曲面的 2D 坐标系。它在目标对象上显示为黑白棋盘的效果。

• 最小化变形 - 允许您选择要最小化包裹过程引起的变形的位置。选择以下选项之一：

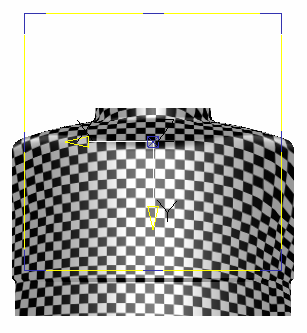

  • 放射 - 此选项最适用于方形目标对象：

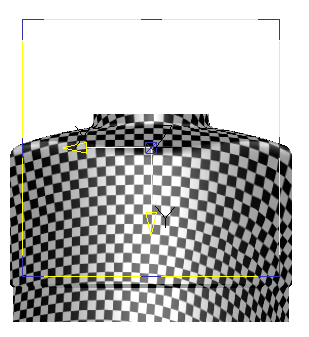

  • 沿工作平面 X 轴 - 这是默认选项。此选项提供更直的直线以及沿目标对象的 Z 轴更均匀的间距：

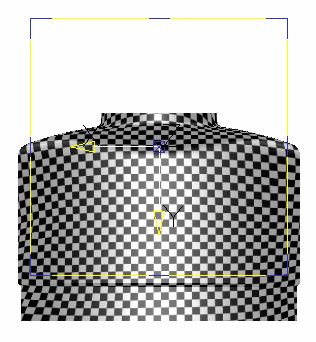

  • 沿工作平面 Y 轴 - 此选项提供更直的直线以及沿目标对象的 Y 轴更均匀的间距：



  • 全局（建议）- 整个曲面最小变形，从而尽可能保留包裹元素的形状。选择此选项后，“包裹精度”将不可用。
  提示： 此方法仅适用于开放目标；该目标不能是闭合或管状的。目标可包含孔。
• 包裹精度 - 移动滑块可调整包裹图的精度，以减少变形（如果需要）。“较高”可实现最佳包裹质量，但创建包裹图会花费更长时间。默认位置为“垂直”。
• 包裹刚度 - 移动滑块以通过更改大三角形区域的包裹角度来调整这些区域的保留。“最大”刚度将减小包裹角度并保留大三角形区域。“最小”刚度将增大三角形的包裹角度以提高曲率。这有助于防止三角形在包裹过程中翻转。默认位置为“垂直”。
• 预览 - 此选项会创建包裹图，并在目标对象上将其显示为棋盘效果。
• 下一步 - 系统将显示“包裹布局”页面。
