型芯/型腔分离

“曲面型芯/型腔分离”可用于查找模型中较高（“可见”）或较低（“隐藏”）的曲面，其中“向上”定义为激活工作平面或“世界坐标系”（没有激活工作平面时）的主轴。

当输入一个将从其设计模具的模型时（例如，使用 IGES），需要将曲面分模成形成部件外面（模具的型腔侧）和形成部件内面（模具的型芯侧）的曲面。某些模型（特别是 IGES）可能包含数千个曲面，其中一些曲面极为贴近，但每一个又都表示模具的不同零件。手动分离这些曲面实在困难，但使用此选项可以快速、轻松地计算分模。

分离型芯和型腔曲面的步骤：

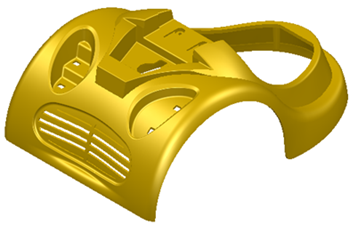

1. 打开曲面模型。例如：



2. 如果不打算沿全局工作空间的 Z 轴向下分模，则增加一个工作平面并相应地将其定位。
3. 单击“向导”选项卡 >“零件分离”面板 >“分离曲面”，并从以下选项中选择：
   • 可见曲面 - 查找并选择模型中的所有可见曲面。
   • 隐藏曲面 - 查找并选择模型中的所有隐藏曲面。

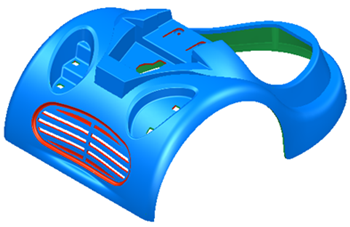

   在此示例中，选择了“可见曲面”：



   现在，可以将已选曲面移动到一个新的层。

运行向导并将较高和较低的零件指定到层时，将仅剩下位于以下曲面之一的部分：

• 与视点平行的曲面
• 模糊曲面（较高或较低）
• 隐藏在模型内部的曲面

您还可以在实体上执行型芯/型腔分离：

• 实体基于沿激活工作平面的 Z 轴向下查看的自然水平方向进行分模。
• 零件将自动分模为型芯/型腔组。
• 您可以在不同组之间移动面。
• 您可以使用任意数量的分模方向来定义滑块。
• 您可以通过绘制新线框并分离相关面来编辑分模线。然后，可以将新的面指定给相关的分模组。
