通过网格创建曲面（“曲面”选项卡）

您可以使用“网格曲面”工具栏通过网格生成曲面：

1. 单击“曲面”选项卡 >“创建”面板 >“通过网格”。

   系统将显示“网格曲面”工具栏：



2. 使用工具栏上的按钮选择要在通过网格创建曲面时使用的选项：

   	单击可生成修剪 (NURB) 或未修剪曲面。
   	输入轮廓绘制公差，以定义轮廓和网络间的拟合质量。
   	单击可通过在“U”和“V”文本方框中输入数字来自动创建具有指定数量横向 (U) 和 纵向 (V) 的曲面。

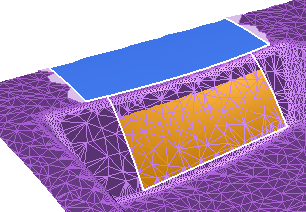

   	单击可创建与现有曲面相切的曲面（默认处于取消选中状态）。该曲面与现有曲面匹配，而不参考基础三角形。此选项可以单独应用于每个轮廓段。
   	单击可将网格点旋转为一个拐角。使用 可在拾取该点时创建一个点。

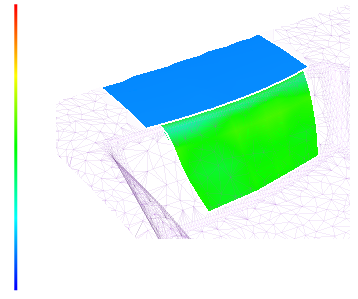

   	单击可查看已通过基础网格创建的曲面的偏差。通过在网格上拾取轮廓点创建曲面。下图显示了通过与基础网格相切而创建的曲面上的偏差：
   	单击可在显示和隐藏新曲面覆盖的三角形之间切换。

3. 使用以下鼠标控件在网格上绘制曲线：

   	向曲面边缘增加第一个点和中间点。此选项也可用于在使用 指示轮廓的开始点时完成曲面轮廓。
   	将不连续插入曲面边缘。
   	完成曲面边缘。

4. 使用 可在创建曲线时撤消点。创建曲面时， 可取消曲面创建。

更改曲面算法

在 PowerShape 中引入了曲面算法，以提高性能并修复反转相切偶尔出现的问题。默认情况下，使用新算法 CUBIC_PLUS。

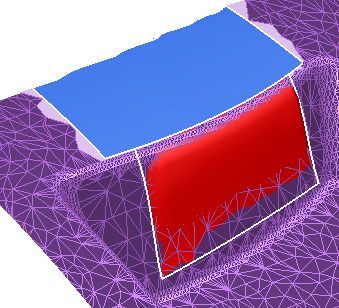

如果曲面与网格之间的相切匹配较差，则可以切换到较早的曲面算法。在保持“网格曲面”工具栏显示的情况下，输入命令 ALGORITHM CUBIC。对算法的更改在运行状态期间都会保留，但当启动 PowerShape 时，它将恢复到 CUBIC_PLUS。

使用命令 ALGORITHM CUBIC_PLUS 可在 PowerShape 运行状态内恢复到新算法。

使用命令 ALGORITHM SHOW 可查看正在使用哪个曲面算法。
