“平面详细信息”对话框

此对话框可用于设置孔的平面详细信息。

1. 单击 可显示“实体特征关系”对话框。通过该对话框可定义孔相对于实体的位置。当定义有效的关系时，此图标将从 改变为 。

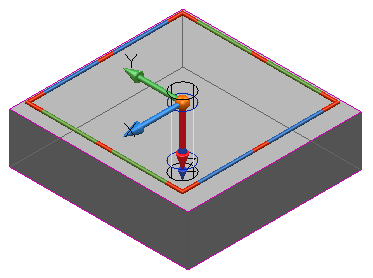

2. 选择“显示平面”可在孔上显示工作平面手柄。



3. 选择“孔和...对齐”可旋转孔以匹配已选的对齐选项：

   可将孔对齐到实体面。

   可将孔对齐到激活工作平面。

4. 单击“反转”可反转孔方向和原点使它指向实体的反面。
5. 使用平面选项可以：
   • 通过输入 X Y Z 坐标移动孔的原点，或单击“位置” 按钮以打开“位置”对话框，从中可以使用定位条目工具。
   • 更改其轴的方向（“轴”设置）
   • 绕其轴使其扭转（“扭转”设置）
6. 点击：
   • 确定 - 设置孔的平面详细信息并关闭对话框。
   • 取消 - 关闭对话框而不保存您的所做更改。
