曲线选项

使用“选项”对话框的“曲线”页面可设置曲率选项以用于创建 B 样条曲线和 G2 曲线，以及自动从修剪圆倒角方案创建复合曲线。

1. 单击“文件”>“选项”>“应用程序选项”>“对象”>“曲线”。
2. 使用以下选项指定曲线创建设置：

曲率连续性

在创建 B 样条曲线和 G2 曲线时，这些选项可将开始点或结束点处的曲率设置为零。

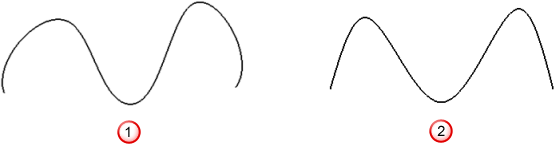

零曲率可在曲线上产生展平效果。

非零曲率。

零曲率。

曲线圆倒角

以下两个选项与“线框”选项卡 >“创建”面板 >“圆倒角”>“圆倒角圆弧”和“修剪调配曲线”选项一起使用，其中会修剪两个相邻项目，并在这两个项目中间创建圆倒角曲线。

提示修剪方案 - 如果选择了此选项，而且还选择了“通过修剪方案自动创建复合曲线”选项，则仅为“线框”选项卡 >“创建”面板 >“圆倒角”>“修剪调配曲线”选项提供的 8 个潜在修剪方案中的 4 个方案创建复合曲线。这是因为在修剪方案中存在轨迹跳跃的位置不能自动创建有效复合曲线。

通过修剪方案自动创建复合曲线 - 选择此选项可通过修剪圆倒角方案自动创建一条复合曲线。
