实体选项

使用“选项”对话框的“实体”页面可以控制模型内实体的默认设置：

1. 单击“文件”>“选项”>“应用程序选项”>“对象”>“实体”。
2. 使用下列选项指定用于创建实体的默认设置：

• 版本 8 实体 - 选择此选项可将新实体创建为版本 8 实体。
• 转换时将曲面/网格置于实体层 - 选择此选项可将曲面和网格置于与实体相同的层上。如果取消选择该选项，曲面和网格会保留在其原始层上。
• 不修剪局部修剪置关的曲面 - 此选项可控制在将局部修剪标志已置关的已修剪曲面制成实体时这些曲面的行为。

  在将曲面制成实体时，选择此选项可自动删除曲面的边界。因此，实体中的曲面会显示为未修剪。

  在将曲面制成实体时，取消选择此选项可使曲面显示为已修剪。

• 标记圆弧中心 - 选择此选项可标记在实体和实体特征中使用的线框圆弧的中心点。任何圆弧的中心点都用一个小点标记。拖动到该小点上的任何对象会捕捉到圆弧的中心。此选项的默认设置为选中状态。

  在创建实体标准体素挤出、旋转、切口特征、凸台特征、隆起特征和曲线特征网络时，此选项还可标记在复合曲线中使用的圆弧的中心。

• 转换未连接三角形为单个实体 - 选择此选项可将未连接三角形转换为单个实体。
• 特征组 - 在以下情况下，选择此选项可创建一组特征：
  • 按顺序创建五个或更多个同一类型的特征。

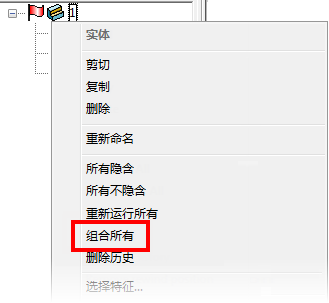

  • 在树中选择单个特征，然后从“实体”树菜单中选择“组合所有”。



  • 在模型上选择单个特征，然后从“实体”树菜单中选择“组合所有”。



• 为组起一个有意义的名称 - 选择此选项可为组起一个与其内容相关的名称。此选项默认情况下处于选中状态。

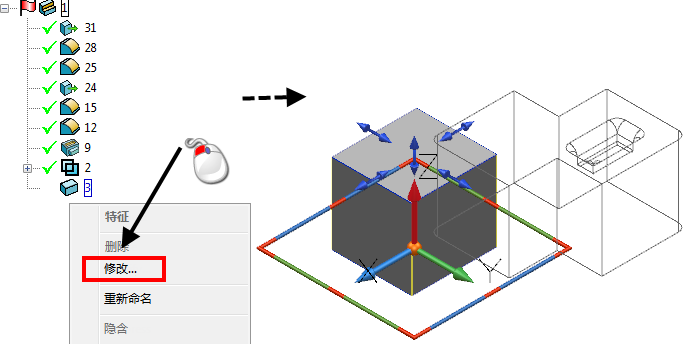

• 编辑变换位置特征 - 选择此选项可编辑位于变换位置的特征。因此，如果移动了布尔矩形块，则在当前位置编辑该矩形块。

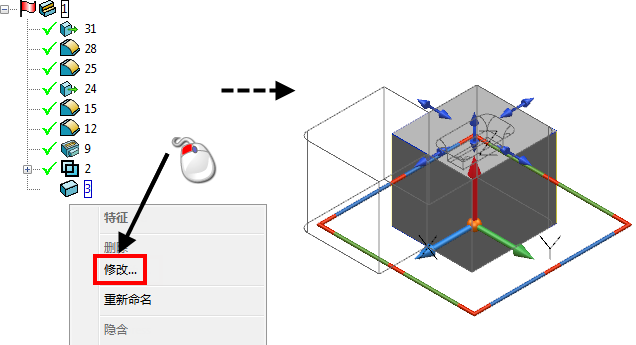

• 如果“编辑变换位置特征”处于取消选择状态，则先在其位置编辑该特征，然后再应用变换。因此，如果移动布尔矩形块，则在其原始位置编辑该矩形块。



  此选项当前适用于树中的以下特征：

  • 底座和标准体素特征
  • 布尔特征
  • 布尔凸台特征
• 双击特征进行快速修改 - 选择此选项可设置特定于快速修改特征的对话框（包含更少的图片和编辑选项），以在双击实体特征时显示为默认值。
