EVA 级放向导

使用“EVA 级放”对话框可以单独为 EVA 指定级放，以考虑 EVA 泡沫的膨胀属性。

打开“EVA 级放”对话框的步骤：

1. 选择要级放的模型。
2. 选择“向导”选项卡 >“级放”面板 >“EVA”。

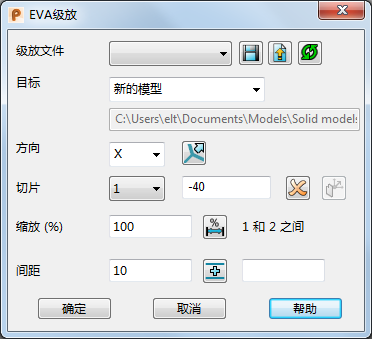

   系统将显示“EVA 级放”对话框。



3. 使用此对话框中的以下选项定义 EVA 级放：

   从“级放文件”列表中选择级放文件。

   保存 - 单击此按钮可将修改的级放文件保存为 .csv 文件。将级放表保存到 shareddb文件夹中，该文件夹通常保存在 C:\Users\Public\Documents\Autodesk 中。

   如果随后显示此对话框，保存的级放文件将会包含在“级放文件”列表中。级放表将保存为 PSEVAGRADE_HEEL_xxxx.csv，其中 xxxx 是您的文件名。

   加载切片 - 单击此按钮可加载最近使用的切片数据。

   重设切片 - 单击此按钮可将切片数据重设为默认设置。

   目标 - 从列表中选择目标。

   • 新的层：将每个尺寸保存到已有模型上的新层。
   • 镜像层然后组合：将每个级放保存到新组；将保留已有层。

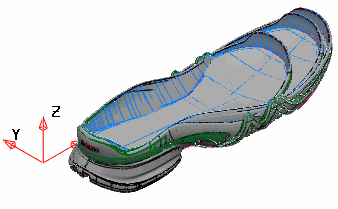

   • 当前模型和层：将尺寸保存到已有模型和层。尽管此选项允许您查看使用不同值的所有结果，但如果您要生成几个版本，输出看起来会非常杂乱：



   • 新的模型：使用名称 EVA graded items.psmodel 将级放模型保存为新模型。

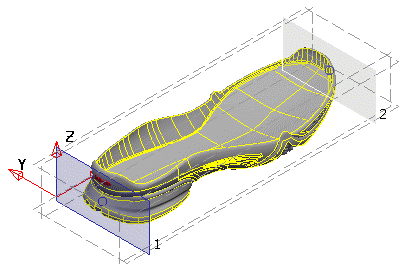

   方向 - 从列表中选择 X、Y 或 Z 以定义当前切片的方向。在本例中，“方向”为“X”：



   其它方向 - 在其它方向上指定切片。选择切片方向的步骤：

   1. 单击此按钮。 系统将显示“使用其它方向切片”对话框。



   2. 从“切片方向”列表中选择切片方向。将在此方向上的切片内应用膨胀，而不是在切片之间。
   3. 单击“确定”以返回至“EVA 级放”对话框。

   切片 - 从列表中选择切片编号。如果创建了其他切片，它们将添加到此列表中。

   输入当前切片的位置。如果创建其他切片，通过“间距”值指定位置。

   如果要使用选择的曲线，则此选项不可用。

   删除 - 单击此按钮以删除当前切片。

   曲线方向 - 单击此按钮可切换曲线挤出的方向。如果使用曲线来生成切片，则将在与轴成直角的方向上挤出曲线。大多数情况下，系统将自动选择最合适的方向，但是，如果需要，请切换挤出以查看唯一的替代方向。

   缩放 (%) - 以百分比的形式输入当前切片的缩放系数。如果您希望膨胀系数保持不变，请将此选项设置为 100。在创建新切片时，系统将自动为其提供当前切片的膨胀系数。

   之间 - 单击此按钮可在切片之间应用缩放系数。此按钮将变为 。

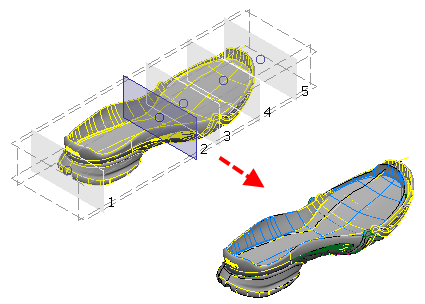

   在本例中，“缩放”为 70，这会在切片 2 和 3 之间产生 30% 的收缩。



   间距 - 输入其他切片的间距。

   添加 - 单击此按钮可使用“间距”值相对于已选切片添加切片。若要添加多个切片，请在此按钮后面输入要添加的切片数量。

   也可以通过图形方式添加和选择切片，如下所述：

   • 若要复制切片，请按住 Ctrl 键并拖动已有切片。
   • 若要重新定位切片，请将此切片拖动到新位置。
   • 若要在当前方向上选择切片，请单击相应的切片以将其设为当前切片。

   系统会始终保留切片的正确编号，因此，添加并重新定位切片可能导致已有切片重新编号以保持完整性。

4. 单击“确定”以创建级放，或者单击“取消”以关闭该对话框，而不保存更改。
