将多个线框对象剪裁为一个线框对象

使用另一个线框对象剪裁线框对象的步骤：

1. 选择要用作剪切对象 的线框对象。



2. 单击“编辑”选项卡 >“剪裁”面板 >“选择”以显示“剪裁选择”工具栏。
3. 若要剪裁线框的副本，请单击“保留原始线框”。该按钮将变为 ，以反映所做的选择。

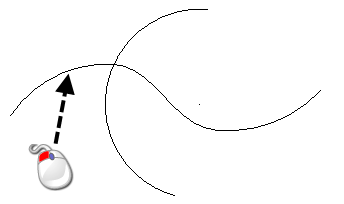

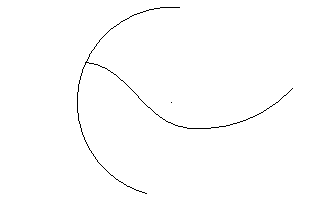

4. 单击“剪裁模式”，然后选择要剪裁的线框对象。已选的对象将自动延长或者修剪到剪切对象。

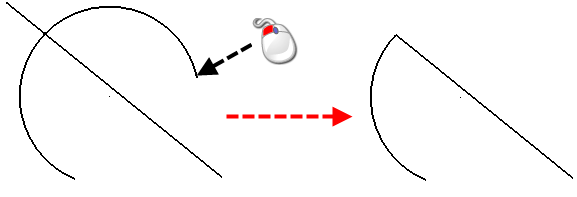

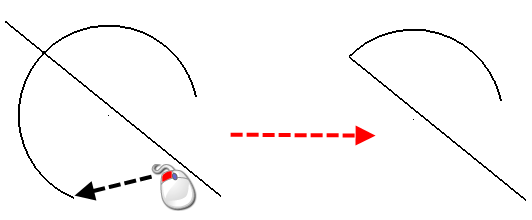

   • 选择对象的位置决定了剪裁的方式：

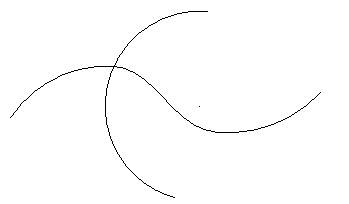

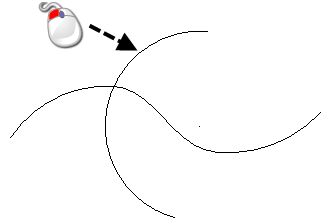

   • 可以通过方框选择将多个线框对象剪裁到剪切对象。单击“保留两边” 会选择此选项。该按钮将变为 。

也可以使用“选择”选项剪裁线框的两个部分，即使它们不相交：

1. 创建不相交的两个对象。



2. 旋转视图，使线框对象看起来是相交的。



3. 单击“编辑”选项卡 >“剪裁”面板 >“选择”以显示“剪裁选择”工具栏。
4. 选择其中一个对象作为剪切项目。



5. 选择要剪裁的另一个对象。



   第二个对象将被剪裁到视图中的交点处。
