中心线视图选项

使用“中心线”页面可以指定默认的中心线视图设置：

• 创建查看中心线 - 选择此选项可在除剖视图外的所有视图中自动创建穿过实体特征和标准体素的中心线。绘制中心线细节的方式取决于特征和视图的方向。

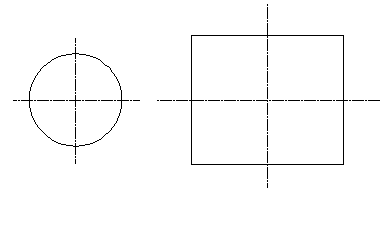

  如果从顶部查看孔，或者标准体素矩形块位于视图中，则将绘制十字：



  中心线仅显示在平面视图中的矩形块上（向下看 Z 轴）。

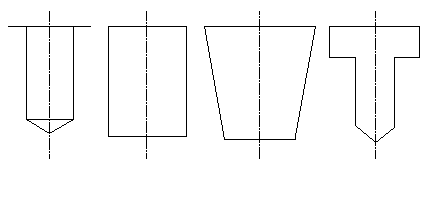

  如果从侧面查看孔、圆柱或圆锥，则将沿中心绘制一条直线。将沿旋转曲面的旋转轴绘制一条直线：



• 创建中心线 - 选择此选项可在所有剖视图中自动创建穿过实体特征和标准体素的中心线。只有截面平面剪切标准体素或特征时，才会绘制中心线。
• 仅创建切口项目中心线 - 选择此选项可在剖视图中创建切口项目中心线；否则，将为所有旋转对象创建中心线。
• 使用“创建...中心线”选项可以控制以下项目上的中心线创建：
  • 实体标准体素
  • 实体孔
  • 实体特征
  • 圆形曲面
  • 线框圆
• 创建独立中心线 - 选择此选项可创建独立中心线。
• 中心线偏移 - 输入所需的中心线偏移值以更改中心线延伸到对象之外的量。默认的中心线偏移是 4.0 mm。该值存储在模型中。
• 中心线样式 - 从下拉列表中选择中心线样式。
• 设置样式 - 单击以显示样式工具栏，您可以在这里自定义中心线样式。



  将对当前样式进行样式更改，并且这些更改将应用于当前选择。

• 从下拉列表中选择以下“创建层”选项之一：
  • 直线创建层 - 在当前直线创建层上创建中心线。
  • 层编号 - 在“层编号”输入方框中输入所需的层。这将在指定层上创建中心线。
  • 相关对象层 - 在相关项目层上创建中心线。只有选择了“创建独立中心线”选项时，此选项才可用。
• 层编号 - 当从“创建层”下拉列表中选择“层编号”选项时，此选项可用。输入中心线创建所需的特定层编号。
