部件向导 -“间隙”选项卡

“间隙”选项卡显示了诸如导柱、推杆、螺钉、浇口套、支承柱和定位销等部件所需的参数。显示的参数特定于要创建的部件的类型。

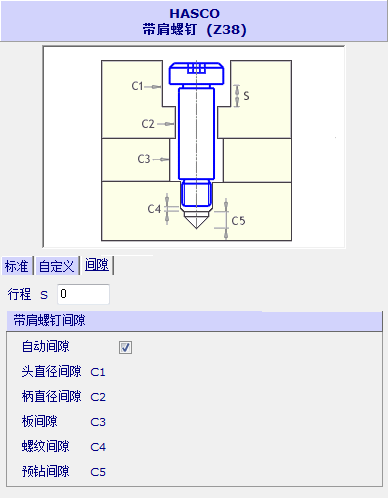

参数标签（例如 C1、C2、C3 和 C4）指对话框中图形上的尺寸。

自动间隙 - 如果选择了此选项，将根据以下尺寸为安装间隙 C1、C2 和 C3 提供预定义值：

• 体直径和体长度尺寸（在“标准”选项卡上选择）。
• 行程尺寸。

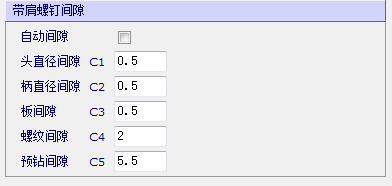

如果取消选择“自动间隙”，则参数方框将可用。输入所需的间隙。
