延长标准体素

使用自动或手动分段从网格创建标准体素后，可以使用“延长标准体素”选项编辑标准体素的延长距离，不必重新打开分段对象。这项功能非常有用，如果生成的标准体素不会延长到区域边缘之外足够远的位置，以便能够对实体创建进行正确修剪。也可以使用此选项延长分段对象外部创建的标准体素。

延长标准体素的步骤：

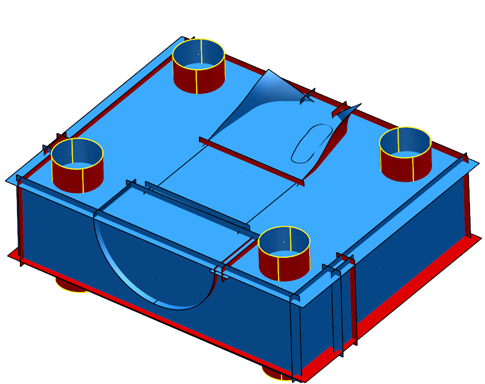

1. 选择要延长的标准体素。例如：



   已选标准体素将以黄色高亮显示。

   提示： 您可以同时选择和延长多个不同类型的标准体素。

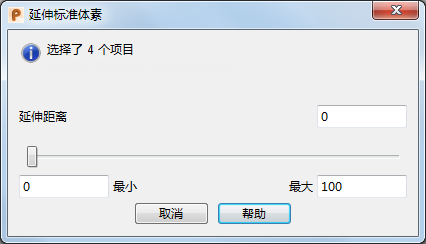

2. 单击“编辑”选项卡 >“剪裁”面板 >“延长标准体素”以显示“延长标准体素”对话框：



   此对话框显示可延长的已选标准体素项目的数量。如果选择的项目无法延长，PowerShape 将显示错误消息。

3. 使用“最小值”和“最大值”方框指定滑块的范围。默认情况下，方框设置为 0 和 100 mm。
   注： 使用的单位由“选项”对话框的“单位和公差”页面上的设置指定。
4. 输入“延长距离”值或使用滑块来指定标准体素的延长距离。

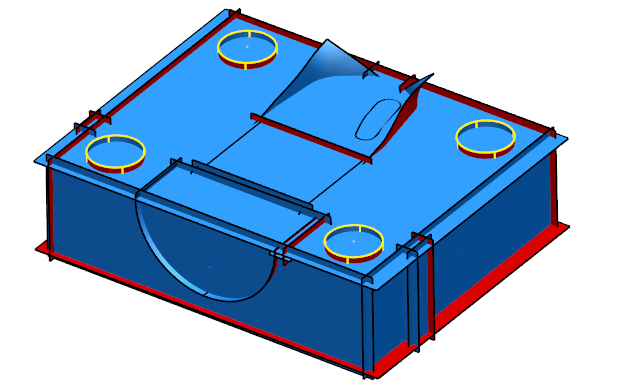

   PowerShape 将更新模型以在移动滑块时显示新的延长距离：



   注： 每当您打开该对话框时，PowerShape 都会将“延长距离”值设置为 0。
5. 点击取消，关闭对话框。
