使用特征树编辑实体和特征

使用实体特征树上下文菜单可以编辑实体或实体特征。

在图形窗口或实体树中选择单个实体时，该实体将高亮显示为选定，且其在实体树中的名称周围会绘制黑色方框。

1. 在特征树中，右键单击“实体” 图标或特征，以显示上下文菜单。
2. 使用上下文菜单上的选项来编辑已选实体或特征：

常用和相关选项

• 重新命名 - 编辑实体或特征名称。
• 隐含(所有) - 隐含已选实体上的已选特征或所有特征。

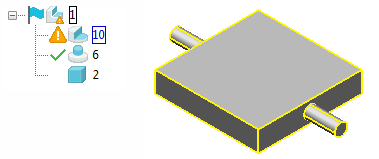

  如果特征不再有效，该特征将从实体隐含，且树中会在该特征旁边显示“错误隐含特征” 图标。例如，如果编辑切口特征并指定没有剪切实体的深度，将显示“错误隐含特征”图标 。



  可以单击“错误隐含特征”图标 了解为什么特征无效。

  注： 不能编辑隐含特征，但可以编辑错误隐含特征。
• 删除错误隐含特征（实体上下文菜单）- 删除历史树中实体的所有错误隐含特征。
• 不隐含(所有) - 不隐含已选实体上已选的特征或所有特征。
• 按参数隐含 - 选择此选项以显示“按参数隐含”对话框：



  • 参数 - 使用下拉列表选择控制特征隐含的参数。参数也可用于控制多个已选特征。如果参数值不为零，特征将被隐含。如果参数值为零，特征将不被隐含。
  • 删除 - 选择该选项可以撤消使用控制隐含的参数。如果选中此选项，隐含/不隐含将不再由参数控制。
• 重新运行所有 - 重新定义实体历史树中的所有特征。不对任何特征的定义做更改（例如，隐含特征保持隐含状态）。
提示： 此选项可以帮助修复包含曲面被错误修剪的实体。
• 组(所有) - 选择此选项对整个树中的连续特征分组。系统将显示“组”特征 图标。

  如果特征是不同的类型，组将被赋予一个通用的名称，例如“Feature group 1”。

  如果特征是相同类型，组将根据类型命名，例如“Hole group 1”。

• 删除回倒位置 - 删除回倒位置。所有回倒特征均应用于实体。
• 更新(已选特征) - 使用最新版本的 Parasolid 重新运行实体中的已选特征。
注： 您无法隐含、修改或删除轻孔特征。
提示： 在错误隐含的特征上尝试使用该选项以查看最新版本的 Parasolid 是否可以将其修复。

实体选项

• 删除历史 - 选择此选项可删除实体的所有历史。

  从实体删除特征历史可以更快地在实体上执行操作。特征将从实体树永久删除。

• 删除历史(保留回倒特征) - 选择此选项可删除回倒栏下面的历史，并将特征合并为单个常规基础特征。回倒特征保持不变。
  注： 此选项仅适用于实体的历史树包含回倒栏的情况。
• 选择特征 - 使用“选择特征”对话框选择实体树中符合过滤器的特征。
• 暂缓更新 - 编辑时暂缓更新实体。

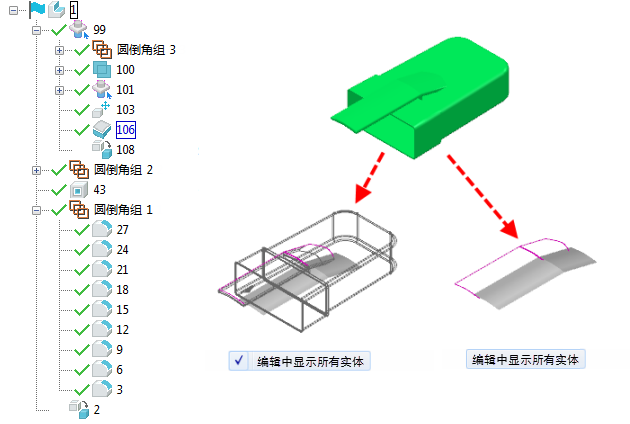

• 编辑中显示所有实体 - 使用此选项可在编辑特征时显示所有实体。这意味着在编辑特征时可以看到实体树中更高级别的特征。默认情况下，该选项被选定。以下示例展示了编辑实体加厚 106 时使用此选项的效果。



• 变换特征 - 使用“解除”和“合并”使实体树更加合理：
  • 解除 - 选择“解除”以删除实体树中的变换特征。“信息”对话框将显示，以告知删除了多少变换。
  • 合并 - 使用此选项可合并相邻的同一类型的变换特征。例如，如果移动实体树三次，选择“合并”将三个变换特征合并为一个。
  注： 如果选择“文件”>“选项”>“应用程序选项”>“常规”>“普通编辑”对话框中的“自动合并实体变换特征”选项，变换特征创建时将被合并。
• 主实体 - 选择此选项可将已选实体设为“主实体”。此选项仅在使用装配时处于激活状态。
• Power Feature 实体 - 选择此选项可将已选实体设为“Power Feature 实体”。此选项仅在使用装配时处于激活状态。
• 高级 Power Feature - 选择此选项以使用“设置 Power Feature 的高级属性”对话框。此选项仅在使用装配时处于激活状态。
• 约束缩放 - 使用此选项应用约束到要缩放的实体。

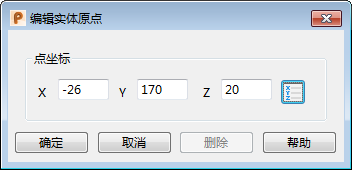

• 实体原点 - 选择此选项可显示“编辑实体原点”对话框：



  使用此对话框为实体定义要在级放中用作参考点的参考点。

特征选项

• 删除 - 选择此选项可从树中删除特征。
• 修改 - 打开特定于特征的对话框。
• 快速修改 - 快速打开特定于特征、且包含较少图形和编辑选项的对话框。此选项适用于实体切口、凸台、孔、壳体、型腔、型芯、加厚、隆起、槽圆角、筋形圆倒角和平倒角特征。
• 转换为常规基础特征 - 将已选标准体素特征转换为基础特征。如没有单击标准体素特征，此选项会被隐藏。
  提示： 此外：

  • 如果实体是标准体素实体，上下文菜单上将显示“转换为常规实体”。
  • 如果实体具有历史树，上下文菜单上将显示“删除历史”。
  • 如果实体没有历史且不是标准体素，上下文菜单将不显示这两个选项。
• 回倒至此 - 将回倒位置设置到所单击特征的正上方。
• “属性”显示“属性”子菜单：
  • “缩放时锁定”针对每个特征的表现略有不同，且对某些特征不适用。

    通常，如果选中该选项，通过“编辑”选项卡将整个实体按统一比例缩放时特征的原始尺寸保持不变。如果取消选择该选项，特征也会进行缩放。

    如果按非统一比例缩放实体或使用参数指定特征尺寸，特征不会缩放。

  • “预加工的”用于指定特征是否已加工。

注： 也可以双击树中的特征图标，以对该特征显示此对话框。执行此操作时，编辑实体上仅显示正在编辑的特征和应用该特征之前的实体。
