在 GA 清单上定义材料设置清单参数

可以通过在部件绘图模板上指定参数，定义 GA 清单上嵌入式材料设置清单包含的数据列。

例如：

1. 单击“文件”>“打开”>“模型”。从列表中，选择部件绘图模板文件并单击“打开”。

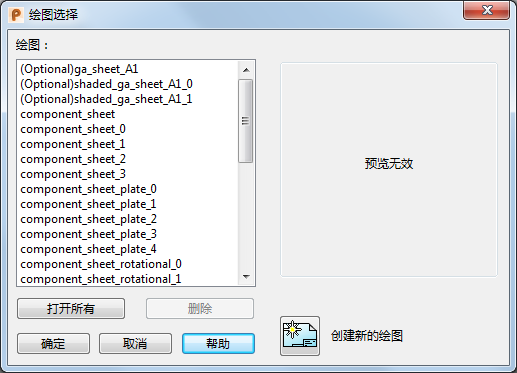

2. 单击“绘图”选项卡 >“绘图”面板 >“打开”。从“绘图”列表中，选择所需的 ga_sheet，然后单击“确定”。

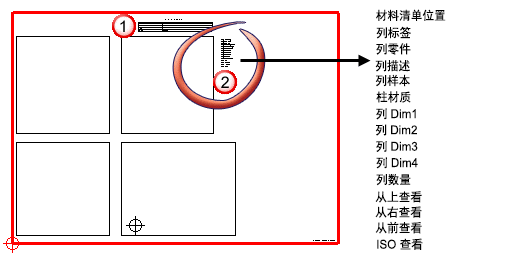

   GA 清单将显示，其中包含材料设置清单 和材料设置清单位置列表 ：



   如果列表中存在 BOM position 文本，参数表将如上图所示放置。在文本条目结束位置输入 end 以指定表格的最大高度。

3. 双击选择“BOM position”列表，或单击鼠标右键，然后从上下文菜单选择“修改”。

   “文本”工具栏将会显示。通过编辑列表中的各个条目，可以指定嵌入式材料设置清单的内容。该示例展示了标签为“Description”的列。可以通过将参数改为“Column Desc”，将此文本改为“Desc”。
